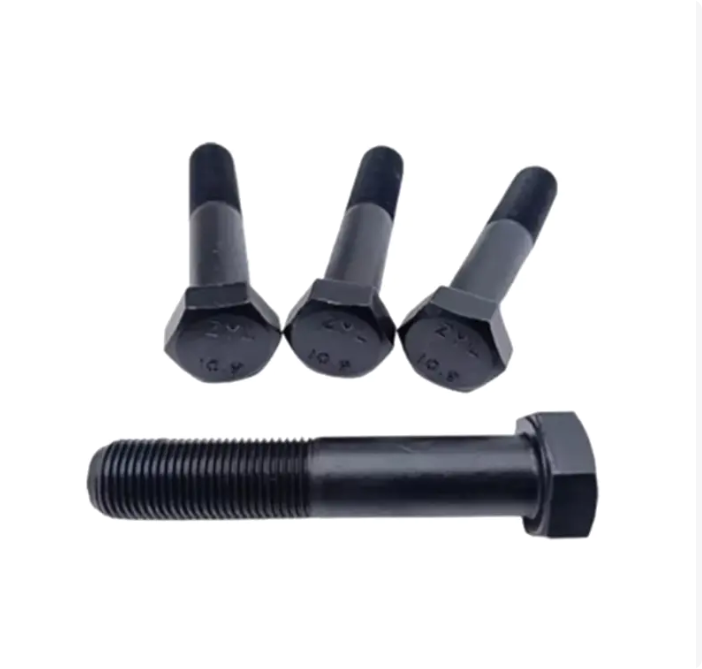

Vijak sa šesterokutnom glavom: standardi, materijali, stupnjevi i industrijska primjena

Uzmite vijak sa šesterokutnom glavom i držite najrašireniji industrijski zatvarač na svijetu. Čelični okviri, blokovi motora, brodski trupovi, palube mostova — posvuda se pojavljuje isti šesterostrani profil, zategnut istom klasom alata, kojem se vjeruje s opterećenjima koja bi uništila manje spojeve. Ta sveprisutnost nije slučajna. To je rezultat geometrije koja pakira istinsku mehaničku prednost u kompaktni, standardizirani oblik. Ali sveprisutnost također rađa samozadovoljstvo: inženjeri i kupci koji tretiraju sve vijke sa šesterokutnom glavom kao izmjenjive rutinski završe s pogrešnim pričvršćivačima u kritičnim spojevima, kvarovima od korozije u vanjskim sklopovima i neusklađenosti dimenzija koje usporavaju instalaciju. Ovaj vodič radi kroz pet dimenzija koje zapravo određuju hoće li vijak sa šesterokutnom glavom raditi - standardni sustav, materijal, stupanj, površinska obrada i prilagodba - tako da možete odabrati s povjerenjem, a ne navikom.

Po čemu se vijak sa šesterokutnom glavom razlikuje od ostalih pričvrsnih elemenata

Šesterokutna glava pruža šest ravnih ležajnih površina za ključ ili nasadni ključ. Ta geometrija omogućuje primjenu velikog zakretnog momenta bez skliznuća alata, a to se postiže korištenjem alata koje svaka radionica, terenska posada i montažna linija već posjeduju. Inbus ključ zahtijeva udubljenu utičnicu; Torx bit zahtijeva odgovarajući zvjezdasti profil. Šesterokutna glava radi s viljuškastim ključevima, kutnim ključevima, nasadnim čegrtaljkama i udarnim odvijačima — inventar alata je zapravo univerzalan.

Postoji razlika koju vrijedi sačuvati između a šesterokutni vijak i a šesterokutni vijak . Oba imaju šesterostranu glavu i dršku s vanjskim navojem, ali šesterokutni vijci s poklopcem proizvode se prema strožim tolerancijama dimenzija i uključuju podlošku ispod glave. U praksi su šesterokutni vijci dominantan izbor za konstrukcijske i građevinske sklopove gdje matica osigurava spojni navoj; šesterokutni vijci imaju prednost u primjenama preciznih strojeva gdje se pričvršćivač uvlači izravno u navojni otvor. Kada na listu sa specifikacijama piše "vijak sa šesterokutnom glavom", to se gotovo uvijek odnosi na širu kategoriju — ali potvrda klase tolerancije prije naručivanja sprječava probleme s nizvodnim pristajanjem.

Još jedna razlika: vanjski šesterokutni vijci za industrijske primjene pokreću se s vanjske strane glave, za razliku od vijaka s cilindričnom glavom gdje je pogon unutarnji. Ovo je važno u bilo kojoj montaži gdje je pristupni prostor ograničen, ali je angažiranje alata sa strane izvedivo — čelične konstrukcije i automobilski okviri najjasniji su primjeri.

Standardnoni sustavi: DIN, ISO i ASME u usporedbi

Tri standardne obitelji upravljaju velikom većinom šesterokutnih vijaka u globalnim opskrbnim lancima. Odabir između njih nije estetska odluka — ona utječe na veličinu ključa, korak navoja, klasu tolerancije i prekograničnu zamjenjivost.

Sustavi DIN i ISO geometrijski se značajno preklapaju, ali nisu identični. Praktičan primjer: M10 vijak prema DIN 933 dizajniran je za ključ od 17 mm, dok ista nazivna veličina prema ISO 4017 koristi ključ od 16 mm. Taj jedan milimetar razlike je irelevantan u radionici s punim kompletom ključeva — ali može uzrokovati kašnjenja u instalaciji na velikom radilištu gdje je inventar alata standardiziran. Za međunarodnu nabavu, specificiranje prema ISO-u je sigurnija zadana vrijednost, jer jasno signalizira očekivanja interoperabilnosti dobavljačima u bilo kojoj zemlji.

Sustav ASME koristi nazivne promjere temeljene na inčima i profile unificiranih nacionalnih grubih (UNC) ili finih (UNF) navoja. U sjevernoameričkom građevinarstvu, a posebno u prirubničkom vijčanju za naftu i plin — gdje se ASTM stupnjevi materijala križaju s ASME dimenzijskim standardima — ovaj sustav ostaje zadani. Kupci koji nabavljaju iz Kine za sjevernoameričke projekte trebali bi izričito navesti ASME B18.2.1 na narudžbenicama, budući da kineski proizvođači prema zadanim postavkama koriste metrički DIN/ISO osim ako nije drugačije navedeno.

Odabir razreda materijala i čvrstoće

Gradivo i ocjena odvojene su odluke koje se međusobno nadovezuju. Materijal određuje osnovnu otpornost na koroziju i elementarni sastav; stupanj (i s njim povezana toplinska obrada) određuje gornju granicu mehaničkih svojstava. Odabir pogrešne kombinacije u bilo kojem smjeru - pretjerano specificiranje dodaje nepotrebne troškove, nedovoljno specificiranje stvara rizik od kvara - jedna je od najčešćih pogrešaka pri nabavi u industrijskom pričvršćivanju.

Ugljični čelik razreda 8.8 pokriva većinu slučajeva industrijske uporabe. Nudi vlačnu čvrstoću od 800 MPa s odgovarajućom duktilnošću, jednostavan je za globalnu nabavu i nosi predvidljivu cijenu. Stupanj 10.9 ulazi u sliku gdje je potrebno veće predopterećenje u kompaktnom spoju — komponente automobilskog ovjesa i poklopci mjenjača tipični su primjeri. Ocjena 12.9 rezervirana je za istinski kritične primjene s visokim stresom; njegova niža duktilnost u odnosu na 8,8 znači da je osjetljiviji na nepravilan moment ugradnje, tako da zahtijeva strože kontrole montaže.

Vrste nehrđajućeg čelika mijenjaju vlačnu čvrstoću za otpornost na koroziju. A4-80 (316 nehrđajući) kape na 800 MPa — što je ekvivalentno 8,8 ugljičnom čeliku — ali zadržava tu izvedbu neograničeno dugo u okruženjima bogatim kloridima gdje bi pocinčani čelični vijak korodirao kroz svoj premaz u roku od nekoliko mjeseci. U pomorskoj i obalnoj gradnji, dugoročni izračun troškova gotovo uvijek daje prednost nehrđajućem u odnosu na ponovljenu zamjenu spojnih elemenata od ugljičnog čelika.

Mogućnosti površinske obrade i kada ih koristiti

Površinska obrada je ekološki zaštitni sloj vijka sa šesterokutnom glavom. Čak će i ispravan stupanj čelika prijevremeno korodirati ako površinska zaštita nije usklađena s radnom okolinom. Glavni kompromis je između debljine premaza (koja utječe na dimenzionalno pristajanje), performansi protiv korozije i cijene.

• Galvanizirani cink (svijetli cink / BZP) — standardni komercijalni tretman za unutarnju ili zaštićenu primjenu. Tipično debljine 5–12 µm. Isplativo i široko dostupno, ali nudi ograničenu zaštitu u mokrom ili vanjskom okruženju. Prikladno za vijke stupnja 8.8 u pokrivenim čeličnim konstrukcijama i općenito strojevima.
• Vruće pocinčavanje (HDG) — cink nanesen uranjanjem, stvarajući sloj od 45–85 µm koji se metalurški veže za čelik. Pruža dugotrajnu vanjsku zaštitu desetljećima. Debeli premaz zahtijeva dopuštenu toleranciju navoja (obično klasa 6AZ/6H) kako bi se održalo pristajanje sa standardnim maticama. Opsežno se koristi u građevinarstvu, infrastrukturi i poljoprivrednoj opremi.
• Crni oksid — konverzijski premaz koji pruža blagu otpornost na koroziju i smanjuje refleksiju svjetlosti. Prvenstveno se koristi u unutrašnjosti automobila i alatima gdje je estetika važnija od dugoročne zaštite od korozije. Uvijek se nanosi s dodatnim uljem ili voskom.
• Dakromet / geomet — cink-aluminijski premaz na bazi vode nanesen na 8-12 µm, koji nudi otpornost na koroziju usporedivu s vrućim pocinčavanjem na djeliću debljine. Ne utječe na pristajanje navoja, što ga čini preferiranim površinskim tretmanom za visokokvalitetne (10.9, 12.9) vijke gdje je utjecaj HDG-a na dimenzije neprihvatljiv. Široko specificiran u automobilskoj energiji i energiji vjetra.

Za detaljniju raščlambu odabira premaza prema okolišu i podlozi, vrste obrade površine vijaka i vodič za odabir pokriva svaku opciju u odnosu na specifične radne uvjete. Jedno uparivanje koje treba izbjegavati: vruće pocinčavanje na vijcima kvalitete 12.9. Proces luženja prije pocinčavanja uvodi rizik vodikove krtosti kod čelika visoke čvrstoće — kombinacija koja je uzrokovala dokumentirane kvarove na terenu u nosivim spojevima.

Gdje je uz zaštitu od korozije potrebna maksimalna otpornost na vibracije, vijci sa šesterokutnom prirubnicom za okruženja s visokim vibracijama integrirajte prirubnicu za raspodjelu opterećenja izravno u geometriju glave, smanjujući oslanjanje na površinski obrađene podloške koje se mogu degradirati tijekom vremena.

Primjene u industriji: građevinarstvo, automobilska industrija, pomorstvo i strojevi

Ista osnovna geometrija pričvršćivača ispunjava radikalno različite zahtjeve u različitim industrijama. Razumijevanje zahtjeva svakog sektora sprječava greške u specifikaciji kada tim za nabavu traži više tipova projekata istovremeno.

Građevinarstvo i civilna infrastruktura potrošiti najveću količinu vijaka sa šesterokutnom glavom na globalnoj razini. Strukturalne čelične veze u zgradama, mostovima i tornjevima regulirane su ASTM F3125 (koji obuhvaća bivše kvalitete A325 i A490) u Sjevernoj Americi ili EN 14399 u Europi. Ovo nisu generički šesterokutni vijci — proizvedeni su i testirani kao konstrukcijski pričvrsni elementi s dokumentiranim zahtjevima za ispitivanje opterećenja i kaljene podloške. Građevinski sektor također koristi velike količine šesterokutnih vijaka standardne kvalitete 8,8 za sekundarne veze, oplate i montažu opreme gdje nisu potrebne specifikacije strukturalnih vijaka.

Montaža automobila specificira vijke s šesterokutnom glavom na razini komponente — nosači motora, podokviri ovjesa, kućišta mjenjača i nosači kočionih čeljusti svi nose precizne specifikacije okretnog momenta koji pretpostavljaju poznatu vrstu vijaka i površinsku obradu. Klasa 10.9 dominantan je izbor za spojeve pogonskog sklopa i šasije. Dacromet premaz je naširoko poželjan jer održava dimenzionalnu preciznost, otporan je na toplinske cikluse okruženja ispod poklopca motora i izbjegava rizik od vodikove krtosti povezan s galvanizacijom čelika visoke čvrstoće.

Pomorske i offshore aplikacije postavljaju najagresivnije zahtjeve za koroziju. Solni sprej, stalna vlaga i biološka obraštanja brzo uništavaju ugljični čelik. Nehrđajući čelik A4-80 (razred 316) standardna je specifikacija za izloženu palubnu opremu, prirubnice cijevi i priključke trupa. Za podmorske primjene ili one koje uključuju kontakt s različitim metalima, mogu biti potrebni dvostruki nehrđajući ili egzotične legure — ali za većinu pomorskih radova iznad vodene linije, vijci A4-80 s šesterokutnom glavom s pasiviranom završnom obradom daju potreban vijek trajanja bez pretjeranih troškova.

Industrijski strojevi pokriva najširi raspon zahtjeva. Opća izrada i okviri opreme koriste stupanj 8.8 s pocinčanim slojem. Sklopovi s visokim ciklusom ili visokim vibracijama - kompresori, ventilatori, kućišta pumpi - imaju koristi od varijanti s prirubnicom ili prevladavajućih parova matica s momentom zakretanja kako bi se oduprli samootpuštanju. Precizna oprema može zahtijevati stupanj 12.9 za postizanje sile stezanja potrebne u spoju s ograničenom duljinom zahvata vijka.

Ključni čimbenici za nabavu i provjeru kvalitete

Vijak sa šesterokutnom glavom pouzdan je onoliko koliko je pouzdan proces kojim je proizveden. Dobavljanje potaknuto cijenom koje preskače dokumentaciju stvara nedostatke u sljedivosti — a u industrijama u kojima kvarovi pričvršćivača nose odgovornost, praznine u tragu papira jednako su problematične kao i praznine u samom metalu.

Tri dokumenta trebaju pratiti svaku narudžbu industrijskog zatvarača: a izvješće o ispitivanju materijala (MTR) potvrđivanje rezultata kemijskog sastava i mehaničkih ispitivanja za proizvodnu seriju; a izvješće o pregledu dimenzija provjera geometrije glave, oblika navoja i tolerancija duljine; i proizvođača Certifikat ISO 9001:2015 potvrđujući da je sustav upravljanja kvalitetom koji je proizveo vijak revidiran i aktualan. Dobavljači koji ne mogu pružiti sva tri na zahtjev ne bi trebali biti u opskrbnom lancu za kritične primjene.

Oznake na glavi omogućuju brzu vizualnu provjeru. Na metričkim vijcima, stupanj (8.8, 10.9, 12.9) je utisnut na vrhu glave, zajedno s identifikacijskom oznakom proizvođača. Na carskim vijcima, SAE stupnjevi su označeni radijalnim linijama: stupanj 5 prikazuje tri linije, stupanj 8 pokazuje šest. Nedostatak oznake na vijku koji se prodaje kao razred 8 ili 10.9 diskvalificirajući je nedostatak — to znači ili da vijak nije proizveden prema ocjeni ili da proces označavanja nije prošao kontrolu kvalitete.

Određivanje razred niti narudžbenica je detalj koji iskusne kupce razlikuje od početnika. ISO metrički navoji imaju zadane klase tolerancije 6g (vanjski) i 6H (unutarnji) za opću namjenu. Dostupne su čvršće klase (4g/4H ili 5g/5H) za precizno uklapanje, ali povećavaju troškove i produžuju vrijeme isporuke. Labaviji razredi (8g) ponekad se koriste u vruće pocinčanim vijcima kako bi se prilagodila debljini premaza — ali moraju biti upareni s odgovarajućom maticom veće veličine kako bi se osiguralo ispravno zahvaćanje.

Konačno, odluke o uparivanju su važne. The vodič za uparivanje matica i podloški pokriva načelo da podloške, sigurnosne podloške i matice trebaju odgovarati stupnju i završnoj obradi vijka koji prate. Ugradnja vijka razreda 8 s maticom razreda 2 stvara slabu točku na navojima matice; miješanje pocinčanih vijaka s neobloženim maticama ubrzava galvansku koroziju na spojnoj površini. Sklop pričvršćivača djeluje kao sustav — svaka komponenta u tom sustavu zaslužuje istu disciplinu specifikacije primijenjenu na sam vijak.
