Potpuni vodič za šipke s punim navojem: specifikacije, materijali i industrijske primjene

Što je poluga s punim navojem?

A šipka s punim navojem — također se naziva polunavojna šipka, navojni svornjak ili kontinuirano navojna šipka — ravni je metalni pričvršćivač sa spiralnim navojem koji se proteže cijelom njegovom dužinom, od jednog kraja do drugog, bez glatkog dijela drške. Ovaj neprekinuti profil navoja razlikuje ga od standardnih vijaka ili svornjaka s djelomičnim navojem, dajući inženjerima potpunu fleksibilnost u rezanju šipke na bilo koju potrebnu duljinu uz održavanje potpunog zahvaćanja navoja u svakoj točki.

Za razliku od uobičajenih vijaka koji se proizvode na fiksne duljine s definiranom glavom, šipke s punim navojem su bez glave i dizajnirane su za rad s maticama, spojnicama ili sidrenim pločama postavljenim na bilo kojem mjestu duž šipke. To ih čini nezamjenjivima gdje god je potrebno podesivo stezanje, ovjes ili napetost na promjenjivim rasponima.

Specifikacije dimenzija i standardi navoja

Šipke s punim navojem proizvode se u širokom rasponu promjera i duljina, prema međunarodno priznatim standardima. Razumijevanje točne specifikacije ključno je za izračun opterećenja i kompatibilnost s odgovarajućim hardverom.

Uobičajeni rasponi promjera i duljine

Standardnone metričke veličine kreću se od M6 do M64, dok imperijalne (UNC/UNF) veličine obično imaju promjer od 1/4 do 2 inča. Duljine zaliha od 1 m, 2 m i 3 m su najčešće, iako su duljine po narudžbi široko dostupne za specifične zahtjeve projekta.

Korak navoja i klase tolerancije

Za metričke šipke, navoji s velikim usponom (npr. M12×1,75) su zadani za opću konstrukcijsku upotrebu, dok navoji s finim korakom (npr. M12×1,25) pružaju bolju otpornost na labavljenje vibracija u dinamičkim okruženjima. Klase tolerancije 6g (vanjski) i 6H (unutarnji) predstavljaju standardnu ​​komercijalnu prilagodbu. Za precizne ili svemirske primjene, specificirane su strože tolerancije od 4h/4H kako bi se smanjila zračnost niti i osigurao točan prijenos opterećenja.

Mogućnosti materijala i odabir razreda

Izbor materijala izravno određuje vlačnu čvrstoću, otpornost na koroziju i radnu temperaturu šipke s punim navojem. Odabir ispravnog stupnja sprječava preuranjeni kvar u radu i osigurava dugoročni strukturalni integritet.

Ugljični čelik i legirani čelik

Niskougljične čelične šipke (razred 2 / DIN 4.6) nude minimalnu vlačnu čvrstoću od 400 MPa i odgovara primjenama za pričvršćivanje u zatvorenim prostorima za male uvjete rada. Klase sa srednjim udjelom ugljika kao što su ASTM A307 i SAE Grade 5 (DIN 8.8) povećavaju vlačnu čvrstoću na oko 830 MPa , što ih čini prikladnima za konstrukcijske čelične spojeve. Šipke od legiranog čelika visoke čvrstoće — stupanj B7 (ASTM A193) ili DIN 10.9 — postižu vlačnu čvrstoću veću 1000 MPa i specificirani su za tlačne posude, prirubničke spojeve i teška konstrukcijska sidrenja gdje je postojanost otpornosti na opterećenje najvažnija.

Nehrđajući čelik

Austenitni nehrđajući čelik — prvenstveno A2 (304) i A4 (316) — standardni je izbor za korozivna okruženja. Šipke A4-70 pružaju minimalnu vlačnu čvrstoću od 700 MPa uz izvrsnu otpornost na piting izazvan kloridom, što ih čini preferiranom opcijom za instalacije u morskim, obalnim, prehrambenim i kemijskim postrojenjima. Duplex tipovi kao što je 2205 nude veću čvrstoću (~900 MPa) i superiornu otpornost na koroziju u usporedbi sa standardom 316.

Ostali specijalni materijali

• Mjed (C36000): Koristi se u električnim i vodovodnim armaturama za dobru vodljivost i otpornost na koroziju u vodovodnim sustavima.
• Titan Grade 5 (Ti-6Al-4V): Ekstremno visok omjer čvrstoće i težine s izvanrednom otpornošću na koroziju, specificiran za strukture implantata u zrakoplovstvu i medicini.
• Stakloplastika / GFRP: Nevodljive i nemagnetske šipke s navojem za električnu sklopnu opremu, objekte za magnetsku rezonancu i kemijske spremnike gdje su metalni zatvarači zabranjeni.

Površinske obrade i zaštitni premazi

Šipke od golog ugljičnog čelika s punim navojem zahtijevaju površinsku zaštitu kako bi se spriječila korozija tijekom rada. Ispravan izbor premaza ovisi o izloženosti okoliša, radnoj temperaturi i hoće li šipka biti ugrađena u beton ili izložena kemikalijama.

• Galvanizacija cinka (svijetli cink): Pruža 5–8 µm cinka za blagu unutarnju okolinu; pogodan za namještaj, HVAC nosače i sustave polica.
• Vruće pocinčavanje (HDG): Taloži 45–85 µm cinka, pružajući robusnu zaštitu za vanjsku, podzemnu i betonsku primjenu. U skladu s ASTM A153 / ISO 1461.
• Mehaničko pocinčavanje: Alternativa hladnim postupkom koja proizvodi ujednačene premaze na šipkama visoke čvrstoće gdje vodikova krtost od galvanizacije predstavlja problem (obično stupanj B7 i više).
• Dacromet / geomet premaz: Presvlaka od ljuskica cinka bez kroma nudi otpornost na raspršivanje soli više od 1000 sati — preferira se u automobilskim i građevinskim radovima na moru.
• PTFE (teflon) premaz: Smanjuje trenje navoja i sprječava nagrizanje u spojevima nehrđajućeg čelika na nehrđajućem, olakšavajući dosljednu primjenu zakretnog momenta.

Industrijske primjene u ključnim sektorima

Svestranost šipki s punim navojem čini ih jednim od najčešće specificiranih spojnih elemenata u industrijskom i građevinskom inženjerstvu. Njihova mogućnost rezanja na licu mjesta i podešavanja standardnim maticama eliminira potrebu za zalihama desetaka diskretnih duljina vijaka.

Konstrukcije i niskogradnja

U strukturnom čeličnom okviru, sidreni vijci izrađeni od potpuno navojnih šipki (obično ASTM F1554 stupanj 36 ili stupanj 55) uliveni su u betonske temelje za učvršćivanje temeljnih ploča stupova, postolja strojeva i predgotovljenih ploča. Konfiguracija sa svim navojima omogućuje podešavanje duljine stršećeg kraja nakon što se beton stvrdne rezanjem ili odabirom položaja matice. Seizmički sustavi ukrućenja za spuštene stropove, cjevovode i kanale uvelike se oslanjaju na vješalice s navojnom šipkom u kombinaciji sa stezaljkama za grede i šesterokutnim spojnim maticama kako bi se postigla ukrućenja za njihanje sukladno zahtjevima NFPA 13 i IBC.

Strojarska i procesna industrija

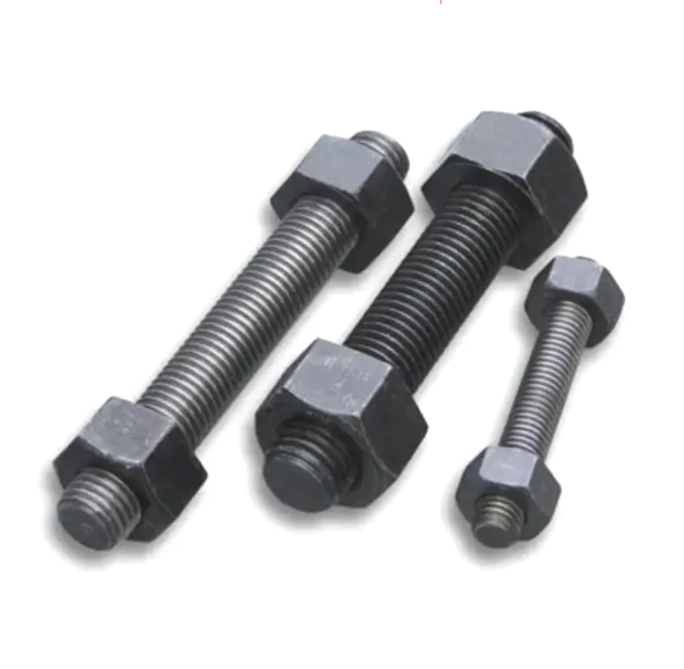

Visokotlačni prirubnički sklopovi u rafinerijama nafte i petrokemijskim postrojenjima koriste B7 svornjake — oblik šipke s punim navojem — u kombinaciji s teškim šesterokutnim maticama B2H za postizanje nepropusnog brtvljenja na ASME B16.5 i B16.47 prirubničkim spojevima. Radne temperature mogu doseći 450°C, pri čemu sadržaj legure kroma i molibdena u materijalu B7 održava granicu tečenja koju bi obični ugljični čelik u potpunosti izgubio. U sektoru proizvodnje električne energije, šipke M72 i M80 koriste se za zatezanje vijaka kućišta turbine s hidrauličkim zatezačima, osiguravajući ravnomjernu kompresiju brtve po cijelom opsegu prirubnice.

Montaža električnih i mehaničkih sustava

MEP (mehanički, električni i vodoinstalaterski) izvođači često koriste navojne šipke od 3/8 inča i 1/2 inča za vješanje stalka za cijevi, nosača kabela i cijevi za konstrukcijske elemente. Šipka je izrezana na potrebnu duljinu i opremljena stezaljkama za cijevi ili trakama za cijevi, nudeći čisto, podesivo potporno rješenje usklađeno s kodovima. U rasklopnim uređajima i transformatorskim prostorijama, nemetalne navojne šipke od stakloplastike koriste se za montiranje sabirnica i izolatora gdje je potrebna električna izolacija između potporne konstrukcije i komponenti pod naponom.

Namještaj, maloprodajna oprema i arhitektura

Moderni arhitektonski i maloprodajni dizajn interijera koristi izložene navojne šipke od nehrđajućeg čelika kao promišljeni element dizajna u sustavima polica, polukatnim balustradama, zatezanjima staklenih pregrada i spuštenim stropnim rešetkama. Čisti linearni profil polirane šipke od nehrđajućeg čelika M12 ili M16 A4, u kombinaciji s kupolastim maticama i ukrasnim podloškama, stvara minimalnu estetiku koja je i strukturno funkcionalna i vizualno profinjena.

Najbolje prakse ugradnje i smjernice za zakretni moment

Pravilna ugradnja šipki s punim navojem osigurava postizanje i održavanje predviđene sile stezanja. Nekoliko praktičnih točaka smanjuje rizik od prenapetosti, skidanja konca ili opuštanja zgloba:

• Dubina zahvata navoja: Za čelik-u-čelik potrebna je minimalna duljina spoja od 1× nazivnog promjera; 1,5× se preporučuje za čelik u mekše materijale kao što su aluminij ili lijevano željezo.
• Podmazivanje: Nanesite mazivo za navoje ili smjesu protiv zapinjanja — osobito važno za sklopove od nehrđajućeg čelika kako biste spriječili habanje. Lubrikant smanjuje okretni moment potreban za postizanje ciljanog predopterećenja do 30%.
• Specifikacija zakretnog momenta: Uvijek zategnite prema stupnju pričvršćivača i vrijednosti specifične za veličinu. Na primjer, šipka Grade 8.8 M16 zahtijeva približno 195 Nm suha i 150 Nm podmazana kako bi se postiglo 75% otpornog opterećenja.
• Izbor spojne matice: Kada spajate dva dijela šipke, upotrijebite spojnu maticu pune duljine (min. 3x promjera duljine) umjesto standardne šesterokutne matice kako biste osigurali odgovarajuću kontaktnu površinu navoja pod opterećenjem.
• Otpornost na vibracije: U okruženjima s dinamičkim opterećenjem, dopunite standardne šesterokutne matice protumaticama od najlonskog umetka (ISO 7042), maticama s nazubljenom prirubnicom ili ljepilom za osiguranje navoja kako biste spriječili otpuštanje.

Slijeđenje ovih praksi dosljedno smanjuje kvarove spojeva, pojednostavljuje pristup budućem održavanju i osigurava da odabrana vrsta poluge s svim navojima radi prema svom nazivnom kapacitetu tijekom projektiranog životnog vijeka konstrukcije ili opreme.
