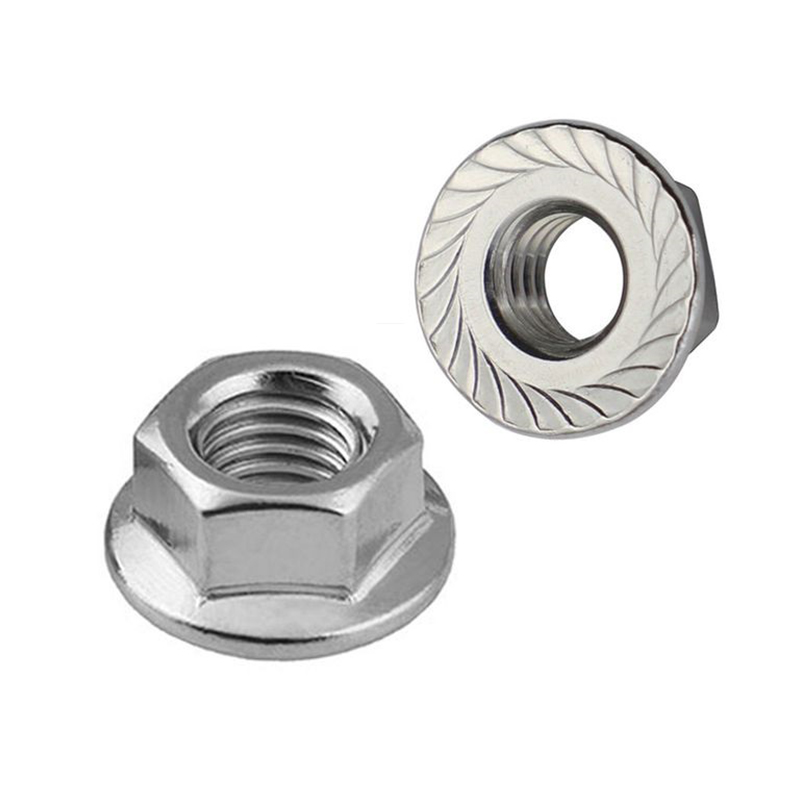

Kako geometrija zuba prirubnice stvara silu protiv labavljenja bez sekundarnih komponenti

Mehanizam protiv labavljenja a Šesterokutna matica s prirubnicom Neklizajuće matice dizajn se bitno razlikuje od prevladavajućih metoda zakretnog momenta kao što su najlonski umeci ili deformirane matice za pričvršćivanje navoja. Umjesto povećanja otpora rotaciji unutar sučelja navoja, nazubljena prirubnica djeluje na ležajnoj plohi — kontaktnoj površini između matice i podloge — pretvarajući opterećenje aksijalne stezaljke u mehaničku blokadu koja se opire rotaciji izravno na površini spoja. Ova razlika je važna jer je popuštanje čeone strane ležaja (rotacija potaknuta poprečnim klizanjem uzrokovanim vibracijama između površine matice i podloge) dominantan mehanizam popuštanja u sklopovima s visokim vibracijama, a ne popuštanje sučelja navoja, što je sekundarni učinak.

Nazubljenja na prednjoj strani prirubnice izrađena su sa specifičnim asimetričnim profilom zuba: vodeći rub (u smjeru zatezanja) ima plitki kut nagiba od približno 15–20°, dok je stražnji rub (u smjeru otpuštanja) gotovo radijalan, s kutom lica od 75–90°. Ova asimetrija je ključ za protukliznu funkciju. Tijekom zatezanja, plitka rampa dopušta zupcu da se penje po površini podloge bez stvaranja pretjeranog momenta ugradnje. Tijekom bilo koje obrnute rotacije inducirane vibracijom, skoro radijalna stražnja strana zahvaća neravnine podloge gotovo okomito na kretanje, stvarajući otpor zaključavanja koji se povećava proporcionalno s opterećenjem stezaljke koje pritišće prirubnicu na podlogu. U praktičnom smislu, to znači da što je veće prednaprezanje vijka, to je djelotvornije djelovanje protiv labavljenja - suprotno od metoda koje se temelje na trenju, koje se smanjuju kada se prednaprezanje gubi umetanjem ili opuštanjem.

Dubina zuba i broj zuba po jedinici opsega dvije su varijable koje određuju moment zaključavanja površine ležaja za određeno opterećenje stezaljke. DIN 6923 matice s nazubljenom prirubnicom koriste dubinu zuba od približno 0,2–0,4 mm, ovisno o nominalnom promjeru, a broj zubaca je tipično 30–60 zubaca po obodu prirubnice. Ova geometrija proizvodi koeficijent zakretnog momenta blokiranja — omjer otpornog momenta otpuštanja i primijenjenog opterećenja stezaljke — od približno 0,08–0,15, dovoljan za sprječavanje popuštanja pod Junkerovim uvjetima ispitivanja vibracija (DIN 65151) koji uzrokuju potpuno otpuštanje standardnih šesterokutnih matica unutar 30 sekundi od pokretanja vibracija.

Stupanj čvrstoće 8,8 naspram 10,9 u primjenama matica s prirubnicom: nosivost, tvrdoća i interakcija s podlogom

Izbor između stupnja 8.8 i stupnja 10.9 za neklizajuće matice sa šesterokutnom prirubnicom u sklopovima s visokim vibracijama uključuje razmatranja izvan jednostavne nosivosti. Budući da se nazubljena prirubnica oslanja na prodiranje zuba u površinu podloge za stvaranje mehanizma za zaključavanje, odnos tvrdoće između prirubnice matice i spojne površine jednako je važan kao i vrijednosti vlačnog i probnog opterećenja koje se koriste u izračunima dizajna spojeva. Matica s prirubnicom koja je premekana u odnosu na supstrat će imati zube koji će deformirati supstrat umjesto da prodiru u nju - stvarajući glatko, ravno kontaktno područje bez mehaničkog međusobnog blokiranja. Matica koja je pretjerano tvrda u odnosu na mekanu podlogu će se prije urezati nego zahvatiti, generirajući metalne ostatke i stvarajući koncentracije naprezanja koje iniciraju pukotine nastale zamorom u materijalu podloge oko rupe za spajanje.

Matice s prirubnicom stupnja 10.9 u primjenama automobilskih i građevinskih strojeva nose dodatni procesni zahtjev koji se često zanemaruje u nabavi: kada su galvanizirane, moraju se podvrgnuti hidrogenskoj krtosti na 190–210°C najmanje 4 sata unutar 4 sata od nanošenja, kako je navedeno u ISO 4042. Kod HRC 32–39, matrica ugljičnog čelika je osjetljiv na apsorpciju vodika tijekom postupka dekapiranja kiselinom i galvanizacije, što može uzrokovati odgođeno krhko lomljenje pod dugotrajnim vlačnim opterećenjem - ponekad satima ili danima nakon postavljanja. Za primjene s visokim vibracijama gdje je izdržljivost glavni kriterij neuspjeha, određivanje Dacromet ili mehaničkog pocinčavanja za prirubničke matice stupnja 10.9 u potpunosti eliminira ovaj rizik, budući da niti jedan proces ne uključuje izlaganje kiselini ili elektrolitičko stvaranje vodika.

Stanje površine podloge i njegov učinak na zahvat nazubljene prirubnice tijekom rada

Dugoročna učinkovitost protukliznih matica s nazubljenim prirubnicama osjetljivija je na stanje površine podloge nego što većina specifikacija za ugradnju priznaje. Dubina zahvaćanja nazubljenja — obično 0,2–0,4 mm — znači da površinski premazi, kamenac, slojevi boje i proizvodi korozije između prirubnice i podloge mogu iz temelja promijeniti mehanizam za zaključavanje. Kada zubi prirubnice zahvate kroz kompresibilni ili trošni međusloj, a ne izravno u osnovni metal, početna instalacija se čini ispravnom, ali je geometrija zaključavanja podržana premazom, a ne podlogom. Kako premaz puzi ili se degradira pod vibracijama i toplinskim cikliranjem, zahvat zuba se postupno gubi bez ikakve vidljive promjene na glavi matice.

• Boja i temeljni slojevi — Organski premazi ukupne debljine iznad približno 80–100 µm (uobičajeni raspon za temeljne premaze za konstrukcijski čelik i završni sloj) neće dopustiti da nazubljeni zupci dosegnu osnovni metal tijekom ugradnje pri standardnim vrijednostima zakretnog momenta. Za spojeve obojenih čeličnih konstrukcija pomoću neklizajućih matica sa šesterokutnom prirubnicom, zona pričvršćivača treba biti maskirana tijekom bojanja ili se mora izvršiti radnja na licu mjesta kako bi se otkrio goli metal u kontaktnom području podloške prije ugradnje. Ovo je standardna praksa u montaži karoserije automobila u bijeloj boji gdje su obojene ploče pričvršćene nazubljenim maticama s prirubnicom, ali se često izostavlja u primjenama čeličnih konstrukcija postavljenih na licu mjesta gdje je priprema površine manje kontrolirana.
• Vruće pocinčane površine — Sloj legure cinka i željeza kod vrućeg pocinčavanja (obično 45–85 µm, tvrdoća približno HV 150–250) značajno je mekši od čelika s nazubljenom prirubnicom. Prodiranje zuba u pocinčanu podlogu je dublje i potpunije nego u goli konstrukcijski čelik, što je povoljno za početni zahvat. Međutim, manja otpornost cinkovog sloja na zamor znači da opetovano opterećenje vibracijama može uzrokovati progresivno širenje otisaka zuba u cinku kroz mikroplastičnu deformaciju, postupno smanjujući mehaničku blokadu. U spojevima pocinčane čelične konstrukcije koji su podložni dugotrajnom dinamičkom opterećenju, preporučuje se periodična provjera zakretnog momenta u intervalima od 12 mjeseci kao dio plana održavanja.
• Podloge od aluminijske legure — Kućišta motora i odljevci građevinskih strojeva od aluminijske legure (obično 6061-T6 ili A380 tlačno lijevani) imaju tvrdoću podloge od HRB 60–75 — na donjoj granici učinkovitog raspona zahvata prirubničke matice razreda 8.8. Za aluminijske podloge, smanjenje koraka zubaca (povećanje broja zubaca) i korištenje većeg promjera prirubnice raspoređuje opterećenje zahvata na više zubaca i sprječava lokalno popuštanje podloge koje bi omogućilo matici da se potpuno ugradi i izgubi svoju funkciju protiv labavljenja tijekom vremena. Neke primjene dodatno specificiraju umetnutu ploču od kaljenog čelika ili zarobljenu podlošku između nazubljene prirubnice i aluminijske površine kako bi se osiguralo sučelje kompatibilne tvrdoće bez žrtvovanja mehanizma za zaključavanje.

Kao proizvođač s velikim iskustvom u opskrbi preciznih spojnih elemenata za automobilsku industriju — gdje se nazubljene matice s prirubnicom koriste u okruženjima s visokim ciklusom vibracija i kontrola stanja površine je sastavni dio proizvodnog procesa — Shanghai Soverchannel Industrial Co., Ltd. pruža smjernice za inženjering aplikacija o kompatibilnosti supstrata kao dio svoje korisničke podrške, osiguravajući da navedene neklizajuće matice s šesterokutnom prirubnicom rade onako kako su projektirane tijekom cijelog životnog vijeka proizvoda. montaža.

Ograničenja ponovnog korištenja i kriteriji inspekcije za matice s nazubljenom prirubnicom u aplikacijama visoke pouzdanosti

Nazubljene matice s prirubnicom više su ograničene na ponovnu upotrebu od standardnih šesterokutnih matica, ali ih postupci održavanja i popravka u građevinskim strojevima i servisiranju motora često tretiraju kao komponente koje se slobodno mogu ponovno koristiti. Razumijevanje mehanike trošenja zuba i kriterija inspekcije koji definiraju granicu ponovne upotrebe ključno je za održavanje pouzdanosti spoja u primjenama gdje otpuštanje ima značajne sigurnosne ili operativne posljedice.

Svaki ciklus ugradnje plastično deformira vrhove zuba dok se ugrađuju u podlogu i uzrokuje mikro-abraziju na bokovima zuba tijekom rotacije zatezanja. Nakon prve ugradnje, geometrija zuba je djelomično promijenjena: gotovo radijalne zaostale površine koje pružaju otpor labavljenju lagano su zaobljene postupkom ugradnje, a otisci podloge od prve ugradnje ostaju kao plitka udubljenja. Prilikom ponovne ugradnje na istom mjestu, zubi ponovno zahvaćaju postojeće otiske uz manje plastične deformacije, što rezultira smanjenom efektivnom dubinom zahvaćanja zuba i nižim koeficijentom momenta zaključavanja u usporedbi s prvom ugradnjom. Istraživanja o DIN 6923 nazubljenim prirubničkim maticama u automobilskim aplikacijama pokazuju da koeficijent zakretnog momenta degradira za približno 15-25% između prve i druge ugradnje, te za daljnjih 10-15% u svakom sljedećem ciklusu.

• Kriteriji vizualnog pregleda za ponovnu uporabu — Vrhovi zuba ne bi trebali pokazivati vidljivo zaokruživanje ili spljoštenost kada se gledaju pod povećanjem od 10x. Na površini ležaja prirubnice ne bi smjelo biti radijalnih brazdi širih od 0,1 mm, koje ukazuju na prekomjerno klizanje tijekom prethodne ugradnje. Svaki dokaz deformacije prirubnice — vidljiva distorzija geometrije ravno do ravne ili neokomita površina prirubnice na os navoja — osnova je za odbijanje bez obzira na broj servisnih ciklusa.
• Maksimalni ciklusi ponovne upotrebe prema kritičnosti aplikacije — Za automobilske spojeve kritične za sigurnost (sustavi ovjesa, upravljanja, kočenja), matice s prirubnicom DIN 6923 obično su navedene kao komponente za jednokratnu upotrebu i moraju se zamijeniti pri svakom rastavljanju. Za općenite primjene ugradnje građevinskih strojeva i motora, dva instalacijska ciklusa su praktična granica prije nego što učinak zaključavanja padne ispod praga za rad podložan vibracijama. Spojevi čeličnih konstrukcija koji su samo jednom zategnuti i nikada nisu namjerno olabavljeni ne podliježu ograničenjima ciklusa ponovne upotrebe, ali ih treba pregledati na degradaciju zuba uzrokovanu korozijom tijekom planiranih intervala održavanja.
• Razmatranja ponovne upotrebe supstrata — Čak i kada je postavljena nova matica s prirubnicom, prethodno označene površine supstrata pružaju manju otpornost na zube nove matice nego izvorni materijal. U kritičnim primjenama koje zahtijevaju zajamčenu izvedbu zaključavanja pri ponovnom sastavljanju, površinu supstrata u zoni pričvršćivača treba obnoviti strojnom obradom ili brušenjem kako bi se otkrila svježa površina ležaja ili bi se trebala umetnuti otvrdnuta podloška kako bi se osigurala nova površina za zahvat bez modificiranja strukturnog elementa.

Sa sustavom inspekcije punog procesa koji je razvijen kroz godine precizne proizvodnje zatvarača za automobilski sektor, Shanghai Soverchannel Industrial Co., Ltd. proizvodi neklizajuće matice sa šesterokutnom prirubnicom prema DIN 6923 dimenzionalnim i mehaničkim zahtjevima s dokumentiranom provjerom geometrije zuba, pružajući kupcima u automobilima, građevinskim strojevima, motorima i čeličnim konstrukcijama sljedivost kvalitete potrebnu za zaključavanje visoke pouzdanosti performanse od prve instalacije do navedenog životnog vijeka.
