Crna traka s punim navojem: Vodič za ocjene, upotrebu i odabir

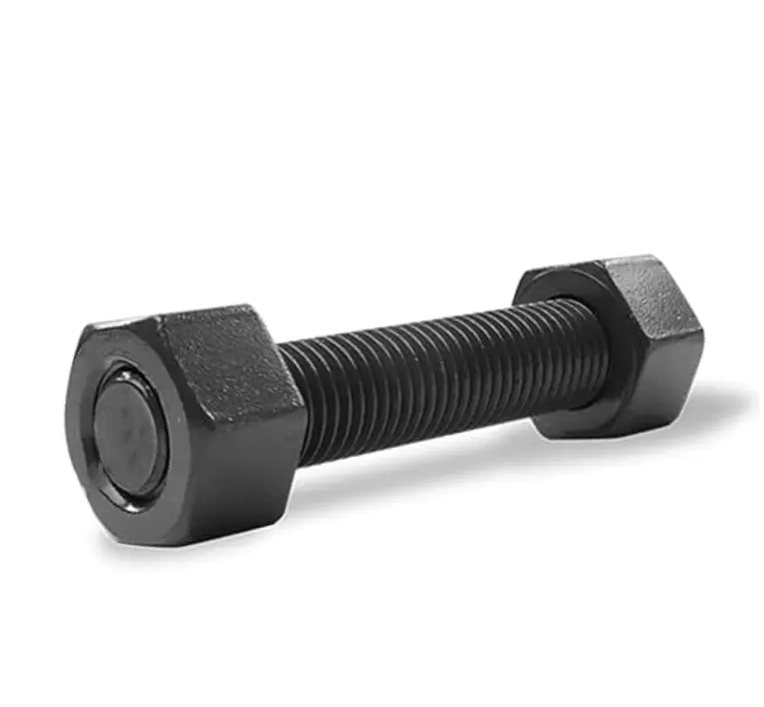

A crna poluga s punim navojem je kontinuirana duljina čelične šipke s nitima koje se protežu od jednog kraja do drugog, a razlikuje se po tamnoj, nereflektirajućoj površini. Oznaka "crna" je kritično važna jer opisuje zaštitni premaz - obično crni oksid, crni fosfat ili obična vruće valjana okalina — koji određuje otpornost šipke na koroziju, mazivost i prikladne primjene. Najčešći razredi za crnu šipku s navojem su ugljični čelik razreda 4.6, 4.8, 8.8 i 10.9 prema ISO metričkom sustavu ocjenjivanja, pri čemu je B7 legirani čelik standard za visokotemperaturno spajanje vijcima u skladu s ASTM A193. Odabir odgovarajućeg stupnja i završne obrade prvenstveno je vođen zahtjevima za vlačnim opterećenjem, izloženošću okoliša i hoće li se šipka koristiti u suhom unutarnjem okruženju, vlažnom okruženju ili pri visokoj temperaturi pod pritiskom.

Dekodiranje "crne" završne obrade: vrste i funkcionalne razlike

Izraz "crno" u kontekstu šipke s navojem ne odnosi se na jednu, standardiziranu završnu obradu. Obuhvaća nekoliko različitih površinskih tretmana, svaki sa svojom razinom zaštite od korozije, koeficijentom trenja i izgledom. Zamjena jedne crne završne obrade s drugom može dovesti do preuranjene hrđe, nagrizanja navoja ili netočnog odnosa zakretnog momenta i napetosti u kritičnim vijčanim spojevima.

Obična vruće valjana završna obrada, koja se u trgovini često naziva "samobojena" ili "crna šipka", najekonomičnija je i najčešća na navojnim šipkama opće namjene koje se prodaju u trgovinama hardverom. Crni oksid i fosfatni završni slojevi su pretvorbeni premazi koji mijenjaju površinski kemijski sastav čelika bez dodavanja mjerljive debljine, što znači da ne utječu na pristajanje navoja ili promjer koraka. Nasuprot tome, crni cink je galvanizirani premaz koji dodaje debljinu - obično 5 do 12 mikrona — i to se mora uzeti u obzir u toleranciji navoja. Za pocinčanu šipku s navojem potrebne su matice proizvedene s dopuštenim vrhom kako bi se osigurala slobodna montaža.

Vrste čelika i mehanička svojstva crne šipke s navojem

Mehanička izvedba crne poluge s punim navojem određena je njezinom vrstom čelika, koja određuje minimalnu vlačnu čvrstoću, granicu tečenja i istezanje. ISO metrički sustav ocjenjivanja, definiran u ISO 898-1 za spojne elemente od ugljičnog čelika , koristi dvoznamenkasti kod gdje prva znamenka pomnožena sa 100 daje približnu minimalnu vlačnu čvrstoću u MPa, a umnožak dviju znamenki pomnožen s 10 daje približan omjer popuštanja i vlačne čvrstoće. Odabir pogrešnog stupnja za opterećenje primjene rezultira ili plastičnom deformacijom zbog popuštanja ili krhkim lomom od preopterećenja.

Oznaka stupnja na crnoj šipki s navojem obično je utisnuta na jednom ili oba kraja šipke ili na prednjoj strani matice koja je prati. Klasa od 8,8 bara također može imati kaljenu i temperiranu mikrostrukturu, koja se u laboratoriju može prepoznati po kaljenoj zrnastoj strukturi martenzita. Na terenu je znak upozorenja nepostojanje oznaka razreda. Pretpostavlja se da je crna traka bez vidljivog žiga stupnja 4.6 ili niža i ne smije se koristiti u bilo kojoj nosivoj primjeni gdje bi kvar mogao prouzročiti ozljede ili oštećenje imovine.

Specifikacije navoja i klase pristajanja

Navoji na šipki s punim navojem nisu opće obilježje robe; proizvedeni su prema specifičnoj klasi tolerancije koja određuje kako se šipka spaja s maticama i navojima. Standardni navoj za metričku šipku s crnim navojem je ISO metrički profil grubog navoja (M-profil) prema ISO 68-1 , s bočnim kutom od 60 stupnjeva. Klasa tolerancije je tipična 6g za vanjski navoj na šipki , koji pruža srednje dobro prianjanje koje balansira lakoću sastavljanja s otpornošću na labavljenje pod vibracijama.

Za šipke koje će se koristiti s maticama, navoj šipke od 6 g u kombinaciji s navojem matice od 6 H stvara standardni ISO dosjed. Kada se šipka namjerava uvući u navojnu rupu umjesto da se koristi s maticom, klasa pristajanja postaje kritičnija. Navoj šipke od 6 g u rupi s navojem od 6 H pruža odgovarajući razmak za većinu primjena, ali za precizne strojeve ili gdje se šipka mora često uklanjati i ponovno postavljati, može se specificirati čvršće pristajanje navoja od 5 g/6 g na šipku. Klasa navoja rijetko je označena na samoj šipki; to je proizvodna specifikacija koja mora biti potvrđena iz dokumentacije dobavljača.

Rezani naspram valjanih navoja: Metoda proizvodnje i njezin utjecaj

Metoda koja se koristi za oblikovanje navoja na crnoj šipki s punim navojem značajno utječe na otpornost šipke na zamor, završnu obradu površine i konzistentnost dimenzija. Valjanje navoja, gdje je profil navoja hladno oblikovan pritiskom kaljenih čeličnih matrica na rotirajuću šipku, proizvodi navoj s vrhunskim mehaničkim svojstvima. Procesom hladne obrade površina navoja se komprimira i stvrdnjava, stvarajući a tlačni sloj zaostalog naprezanja koji odgađa nastanak pukotine uslijed zamora. Valjani navoji također imaju glatkiju završnu obradu jer se materijal pomiče, a ne reže, što rezultira manjim površinskim nesavršenostima koje povećavaju naprezanje.

Rezani navoji, proizvedeni uklanjanjem materijala pomoću matrice ili alata za rezanje s jednom točkom, imaju inherentni nedostatak rezanja kroz linije toka zrna u čeliku. To stvara izložene krajeve zrna na korijenu navoja koji su osjetljiviji na koroziju i nastanak pukotina uslijed zamora. Za šipku s navojem stupnja 8.8 ili 10.9 podvrgnutu cikličkom opterećenju, a valjani navoj može osigurati 50% do 100% dulji vijek trajanja od zamora nego ekvivalentan rezni navoj. Premija cijene za šipku s valjanim navojem je skromna i opravdana je u bilo kojoj primjeni koja uključuje vibracije, promjene pritiska ili dinamičko opterećenje.

Zaštita od korozije i ograničenja crnih završnih slojeva

Bez crne obrade pruža istu razinu zaštite od korozije kao vruće pocinčavanje ili nehrđajući čelik. Crna šipka s punim navojem u osnovi je proizvod od ugljičnog čelika s kozmetičkim ili blago zaštitnim površinskim slojem i zahrđat će ako je izložena vlazi, kondenzaciji ili vanjskom vremenu bez dodatne zaštite. Obična toplo valjana valjačka vaga ne nudi gotovo nikakvu zaštitu od barijere; odgađa pojavu crvene hrđe za samo nekoliko dana u vlažnim uvjetima. Crni oksid, iako privlačan, sloj je magnetita (Fe₃O₄) koji je sam po sebi porozan i oslanja se na sloj ulja ili voska nakon obrade za brtvljenje površine. Bez ovog brtvila, crni oksid nudi zanemarivu otpornost na koroziju.

Za primjene gdje će šipka biti vidljiva i podložna povremenoj vlazi - kao što su arhitektonski elementi, sastavljanje namještaja ili nosači unutarnjih ograda - crni fosfat s dodatnim uljnim premazom ili crnim cinčanim slojem pruža najtrajnije rješenje osim nadogradnje na nehrđajući čelik. Crno pocinčavanje s trovalentnim krom pasivnim slojem može postići 96 sati neutralne otpornosti na raspršivanje soli prije pojave crvene hrđe prema ISO 9227, što je dovoljno za zatvorene vanjske primjene. Međutim, za trajnu vanjsku izloženost, ukopanu službu ili morska okruženja, crni završni sloj nije dovoljan. U ovim uvjetima, materijal se mora poboljšati na vruće pocinčani čelik, šipku s navojem od nehrđajućeg čelika 304 ili nehrđajući čelik 316 za obalnu izloženost.

Predopterećenje, moment-napetost i uloga podmazivanja

Kada se koristi crna šipka s punim navojem u zategnutom vijčanom spoju—uobičajeno u konstrukcijskom čeliku, ugradnji strojeva i prirubničkim spojevima cijevi—za postizanje projektiranog prednaprezanja potrebno je razumijevanje odnosa zakretnog momenta i napetosti. Ovim odnosom dominiraju koeficijenti trenja na sučelju navoja i površini ležaja matice. Crna završna obrada izravno utječe na ove koeficijente trenja. Obična šipka ima visok i nedosljedan koeficijent trenja, obično u rasponu od 0,20 do 0,35 ovisno o stanju površine. Crni oksidni završetak s uljem ima mnogo niži i predvidljiviji koeficijent od približno 0,12 do 0,18 . Fosfatirana i uljena završna obrada pada između 0,15 i 0,22.

Praktična implikacija je da isti zakretni moment primijenjen na šipke s različitim crnim završecima proizvodi značajno različita predopterećenja. Pretjerano zatezanje podmazane šipke od crnog oksida na vrijednost specificiranu za šipku sa suhom mlinskom skalom može izazvati navoje ili čak puknuti šipku. Postupak ugradnje mora uzeti u obzir specifične uvjete završne obrade, a upotreba kalibriranog moment ključa s poznatim K-faktorom (faktor matice) za određenu kombinaciju šipke i matice ključna je za kritične spojeve. Ako je K-faktor nepoznat, predopterećenje se može provjeriti mjerenjem izduženja vijka mikrometrom ili ultrazvučnim mjeračem vijka, što eliminira nesigurnost odnosa momenta i napetosti.

Rezanje i modificiranje crne šipke s navojem na terenu

Šipka s punim navojem često se reže na željenu duljinu na licu mjesta. Metoda rezanja je važna jer utječe i na cjelovitost preostalih navoja i na mogućnost pokretanja matice na odrezanom kraju. Abrazivna pila za rezanje je najbrža metoda, ali ostavlja neravnine i zonu pod utjecajem topline na rezu. Čip mora biti isturpijan na a Iskošenje od 45 stupnjeva po cijelom opsegu kraja šipke, a prva dva navoja iza reza treba izrezati turpijom za navoje ili rascjepljenom maticom za urez kako bi se uklonila sva izobličenja. Tračna pila daje čišći rez s manjim unosom topline i poželjna je za šipke višeg stupnja gdje bi toplina abrazivnog rezanja mogla lokalno očvrsnuti čelik i smanjiti njegovu čvrstoću na kraju reza.

Nakon rezanja, izloženi sirovi čelik na površini reza nema crnu zaštitu. Ovo će lice brzo zahrđati. Na traci od crnog oksida, odrezani kraj treba tretirati hladnom otopinom za crnjenje ili premazati bojom bogatom cinkom kako bi se obnovila zaštita od korozije. Na kritičnom strukturnom spoju, odrezani kraj ne bi trebao biti postavljen na mjesto gdje se voda može skupiti ili gdje je izloženi čelik u kontaktu s različitim metalom koji bi uzrokovao galvansku koroziju. Jednostavan nanos smjese protiv zapinjanja ili teške masti na posječenu površinu često je dovoljan za unutarnju primjenu, ali nije zamjena za odgovarajuću obnovu premaza u vanjskoj uporabi.

Uobičajene veličine, duljine i razmatranja nabave

Crna šipka s punim navojem proizvodi se u standardnim metričkim promjerima od M6 do M100 ili većim u specijalnim mlinovima, pri čemu su veličine M8, M10, M12, M16, M20 i M24 najčešće na zalihama. Uobičajene su standardne duljine 1 metar, 2 metra i 3 metra , iako su kraći klinovi dostupni unaprijed izrezani za posebne primjene. Težina po metru raste s kvadratom promjera; šipka M24 teži približno 3,55 kg po metru, dok šipka M12 teži oko 0,89 kg po metru. Za šipke velikog promjera, težina postaje pitanje rukovanja koje može zahtijevati mehaničko podizanje tijekom instalacije.

Kada se nabavlja crna šipka s navojem, specifikacija bi trebala jasno navesti promjer, korak (grubo osim ako nije navedeno fino), kvalitetu, završnu obradu, standard navoja i duljinu. Potpuni poziv glasi, na primjer: "M20 x 2,5, stupanj 8,8, crni oksid, navoj ISO 68-1, tolerancija 6 g, duljina 2 metra." Dvosmislene specifikacije pozivaju na zamjenu proizvodom nižeg stupnja ili druge završne obrade. Renomirani dobavljači daju certifikate o ispitivanju materijala (MTC) koji prate toplinski broj čelika, njegov kemijski sastav i rezultate mehaničkih ispitivanja. Za konstrukcijske primjene koje regulira građevinski kodeks, ovi se certifikati moraju čuvati s projektnom dokumentacijom kako bi se dokazala sukladnost.
