Vijci sa šesterokutnom glavom, šesterokutnom prirubnicom, nosačem i utičnicom: Potpuni vodič

Četiri vrste glava vijaka i zašto je razlika važna

Glava vijka čini više od pružanja površine za držanje ključa. Određuje kako je opterećenje raspoređeno u spoju, koji su alati potrebni za ugradnju i uklanjanje, može li se spojni element koristiti u upuštenim ili ravnim primjenama i kolika je površina ležaja dostupna u odnosu na stegnuti materijal. Odabir ispravne vrste glave za primjenu jednako je važan kao i odabir točnog promjera i stupnja -- neispravna vrsta glave može rezultirati oštećenjem površine, labavljenjem pod vibracijama, neadekvatnim steznim područjem ili spojem koji se ne može sastaviti ili servisirati dostupnim alatom.

Vijci sa šesterokutnom glavom, vijci sa šesterokutnom prirubnicom, klizni vijci i vijci s utičnicom četiri su najčešće korištene vrste pričvrsnih glava u industrijskim, konstrukcijskim, automobilskim i komercijalnim primjenama. Svaki služi različitoj svrsi i svaki ima posebne uvjete pod kojima nadmašuje druge. Razumijevanje inženjerskog obrazloženja iza svakog dizajna temelj je za dosljednu, pouzdanu specifikaciju spojnica.

Vijak sa šesterokutnom glavom

Vijak sa šesterokutnom glavom je najčešće proizveden i korišten tip pričvršćivača na svijetu. Njegova šesterostrana glava zahvaća s otvorenim ključem, viljuškastim ključem ili nasadnim ključem na svih šest strana, osiguravajući pozitivan prijenos okretnog momenta i široku kompatibilnost alata. Geometrija je definirana u ASME B18.2.1 za unificirane pričvršćivače u inčima i ISO 4014 i ISO 4017 za metričke pričvršćivače, standardizirajući dimenzije glave među proizvođačima tako da su šesterokutni vijci bilo kojeg dobavljača usklađenog s propisima međusobno zamjenjivi u određenoj primjeni.

Konstrukcija i dimenzije

Vijak sa šesterokutnom glavom sastoji se od šesterokutne glave, drške koja može imati djelomičan ili potpuni navoj i dijela s navojem na kraju. Lice koje nosi glavu -- ravna donja strana glave koja je u kontaktu sa stegnutim materijalom -- raspoređuje stezno opterećenje preko kružnog područja određenog dimenzijom poprečne ravnine glave. Ova nosiva površina jedan je od ključnih funkcionalnih parametara glave: nedovoljna nosiva površina uzrokuje uglavljivanje glave u mekše materijale pod opterećenjem, smanjujući efektivnu silu stezanja tijekom vremena.

Standardnone su dvije konfiguracije drške: vijci s djelomičnim navojem (s ravnim dijelom drške između glave i izrezom navoja) i vijci s punim navojem. Vijci s djelomično navojem poželjni su u konstrukcijskim i posmičnim primjenama jer se drška bez navoja može dimenzionirati tako da dobro pristaje u otvor za zazor, osiguravajući pozitivnu lokaciju i držeći navojni dio izvan ravnine smicanja. Vijci s punim navojem nude veću fleksibilnost duljine zahvata i uobičajeni su u sklopovima opće namjene gdje posmično opterećenje nije primarna briga.

Ocjene i materijalni standardi

Vijci sa šesterokutnom glavom proizvode se u širokom rasponu stupnjeva mehaničkih svojstava. U jedinstvenom inčnom sustavu, najčešći strukturni stupnjevi su SAE Grade 5 (tri radijalne oznake na glavi, 120,000 psi minimalna vlačna čvrstoća) i SAE Grade 8 (šest radijalnih oznaka, 150,000 psi minimalna vlačna čvrstoća). U metričkom sustavu, klase svojstava 8.8, 10.9 i 12.9 odgovaraju progresivno višim razinama vlačne čvrstoće i granice razvlačenja. Razred svojstva označen je neposredno na glavici kao brojčana oznaka.

Opcije materijala osim ugljičnog čelika uključuju nehrđajući čelik (najčešće A2-70 i A4-80 u metričkim oznakama ili 18-8 i 316 u inčnim oznakama), legirani čelik, mjed i silikonsku broncu za posebne zahtjeve otpornosti na koroziju. Sustav označavanja glave za spojne elemente od nehrđajućeg čelika i neželjeznih metala razlikuje se od sustava označavanja razreda ugljičnog čelika i treba ga provjeriti prema relevantnom standardu kada je potrebna sljedivost materijala.

Tipične primjene

Vijci s šesterokutnom glavom zadani su pričvršćivač za čelične konstrukcijske spojeve, sklapanje strojeva, temeljne okvire opreme, prirubničke spojeve cijevi i bilo koju primjenu gdje je potrebna velika sila stezanja i dostupan je vanjski ključ. Njihova standardizacija u svim industrijama znači da su alati, specifikacije zakretnog momenta i zamjenski pričvršćivači univerzalno dostupni, što pojednostavljuje i početnu montažu i održavanje na terenu.

Vijak šesterokutne prirubnice

Vijak sa šesterokutnom prirubnicom je vijak sa šesterokutnom glavom s integriranom kružnom prirubnicom na dnu glave. Prirubnica se proteže radijalno izvan perimetra šesterokutne glave i predstavlja veću nosivu površinu za stegnuti materijal od standardne šesterokutne glave iste nominalne veličine. Ova integrirana prirubnica je značajka koja definira dizajn i primarni razlog za njezin odabir umjesto standardnog vijka sa šesterokutnom glavom u mnogim primjenama.

Funkcija prirubnice

Prirubnica ima istu funkciju kao zasebna ravna podloška postavljena ispod glave standardnog šesterokutnog vijka, ali je trajno integrirana u sam pričvršćivač. Ovo eliminira gubitak podloške tijekom sastavljanja i rastavljanja, smanjuje broj dijelova, sprječava rotaciju podloške ili neusklađenost tijekom zakretanja i osigurava dosljedno područje ležaja u svakoj instalaciji. U okruženjima velike količine montaže -- posebice u proizvodnji automobila -- eliminacija zasebne komponente perilice predstavlja značajno smanjenje vremena montaže i rizika od izostavljanja perilice.

Donja strana prirubnice često je nazubljena u obliku radijalnih zubaca. Ovi nazubljeni dijelovi zagrizaju u stegnutu površinu dok se vijak zateže, pružajući mehanički otpor rotacijskom popuštanju koji djeluje uz trenje navoja. Vijci s nazubljenom prirubnicom uobičajeno su rješenje u primjenama izloženim vibracijama gdje bi inače bio potreban odvojeni element za zaključavanje, poput sigurnosne podloške ili smjese za osiguranje navoja. Zbog nazubljenih vijaka s nazubljenom prirubnicom nisu prikladni za upotrebu na gotovim ili obojenim površinama gdje označavanje površine nije prihvatljivo -- u tim se primjenama koriste verzije bez nazubljene (glatke prirubnice).

Standardi dimenzija i veličina ključa

Vijci sa šesterokutnom prirubnicom metrički su standardizirani u DIN 6921 i ISO 15071 (nenazubljeni) i ISO 15072 (nazubljeni). Šesterokutni dio glave vijka s prirubnicom obično je manji od šesterokutnog dijela standardnog šesterokutnog vijka istog promjera, jer je opterećenje ključa podijeljeno između šesterokutnih strana i ležaja prirubnice prema ramenu utičnice. Ovaj manji šesterokutni znači da je potrebna drugačija veličina ključa ili utičnice u usporedbi sa standardnim šesterokutnim vijkom istog nominalnog promjera -- što je važna praktična točka za operacije održavanja gdje mora biti pri ruci odgovarajući alat.

Tipične primjene

Vijci sa šesterokutnom prirubnicom intenzivno se koriste u automobilskoj industriji i sklopovima pogonskih sklopova, posebno za pričvršćivanje komponenti na nosače tankih stijenki, lim i plastična kućišta gdje povećana površina ležaja sprječava provlačenje, a nazubljeni dijelovi pružaju otpornost na vibracije. Također su česti u poljoprivrednoj opremi, gospodarskim vozilima i generalnoj montaži strojeva gdje su brzina montaže i smanjenje broja dijelova prioriteti.

Carrier Bolt

brsivi vijak ima izrazito drugačiju filozofiju dizajna od tipova vijaka sa šesterokutnom glavom i prirubnicom. Njegovo najvidljivije obilježje je kupolasta, glatka glava bez vanjskih ravnina za ključ -- ne postoji mogućnost primjene zakretnog momenta na glavu vijka odozgo. Umjesto toga, kvadratni ili rebrasti dio neposredno ispod glave je dizajniran da se ugradi u materijal koji se pričvršćuje (drvo, plastika ili meki metal) i spriječi rotaciju vijka dok se matica zateže sa suprotne strane.

Kako funkcionira značajka protiv rotacije

Kvadratni vrat kliješta malo je veći od okruglog drška i veličine mu odgovara kvadratnoj rupi izbušenoj ili izbušenoj u spojnom materijalu. Kada se vijak uvuče u rupu pritezanjem matice, uglovi četvrtastog vrata zagrizu u materijal i blokiraju vijak protiv okretanja. Ovo omogućuje jednoj osobi da zategne maticu bez držanja glave vijka -- značajna praktična prednost u građevinskim primjenama gdje je pristup objema stranama spoja istovremeno težak ili nemoguć.

Značajka protiv rotacije ovisi o materijalu. U drvu i kompozitnim materijalima, četvrtasti vrat učinkovito se ugrađuje u niz vrijednosti zakretnog momenta. U spojevima metal-metal, četvrtasti vrat zahtijeva odgovarajuću četvrtastu probušenu rupu kako bi ispravno funkcionirao; u običnoj okrugloj izbušenoj rupi u metalu, nosivi vijak će se okretati tijekom zatezanja matice i stezanje se ne može razviti bez držanja vijka izvana.

Profil glave i sigurnosne implikacije

Glatka, kupolasta glava klinastog vijka ne može se kupiti za standardni ključ ili odvijač s izložene strane. Nakon postavljanja s glavom u ravnini s površinom, vijak ne može ukloniti netko tko ima pristup samo strani glave -- samo se strana matice može koristiti za rastavljanje spoja. Ovo svojstvo otpornosti na neovlašteno korištenje, iako nije primarni razlog dizajna, čini zavrtnje s nosačem preferiranim izborom za vanjski namještaj, opremu za igrališta, ograde i sigurnosne elemente gdje je poželjno ograničenje pristupa zatvarača na izloženoj strani.

Standardi i varijante

brsivi vijci standardizirani su u ASME B18.5 za unificirane pričvršćivače u inčima. Uobičajene varijante uključuju standardni vijak s kvadratnim vratom, nosač s rebrastim vratom (gdje uzdužna rebra zamjenjuju kvadratni vrat za upotrebu u okruglim rupama u tankim materijalima) i stepenasti vijak (varijanta s većom glavom koja se koristi u teškim drvenim konstrukcijama i pričvršćivanju stupova). brsivi vijci najčešće se proizvode od čelika s niskim udjelom ugljika s pocinčanim ili vruće pocinčanim završnim slojem za vanjsku i građevinsku upotrebu, te od nehrđajućeg čelika za pomorska i korozivna okruženja.

Tipične primjene

brsivi vijci standardni su pričvrsni element u konstrukciji drvenog okvira, drvenoj stolariji, izgradnji paluba, sklapanju drvenog namještaja, igralištima i rekreacijskoj opremi, spojevima metal-drvo u poljoprivrednim zgradama i svugdje gdje je potrebna glatka, zaobljena glava na izloženoj strani u kombinaciji s jednostranim zatezanjem sa strane matice.

Vijak s utičnicom

Vijak s cilindričnom glavom -- također se naziva i vijak s cilindričnom glavom (SHCS) -- ima cilindričnu glavu sa šesterokutnim udubljenjem (utičnicom) strojno urezanom u gornju površinu. Zakretni moment primjenjuje se imbus ključem (šesterokutnim ključem) ili alatom za utičnicu umetnutim u unutarnje udubljenje umjesto da se primjenjuje na vanjske ravnine. Ovaj dizajn unutarnjeg pogona omogućuje bitno drugačiji skup instalacijskih karakteristika u usporedbi s vanjskim šesterokutnim zatvaračima.

Prednosti unutarnjeg pogona

Cilindrična glava vijka s utičnicom ima znatno manji ukupni promjer od šesterokutne glave jednake čvrstoće zahvata, što omogućuje ugradnju pričvršćivača na mjestima s vrlo ograničenim radijalnim razmakom oko glave. Ova kompaktna omotnica glave jedan je od primarnih razloga zbog kojih se vijci s utičnicom preferiraju u preciznim mehaničkim sklopovima, komponentama alatnih strojeva i konstrukcijama šablona i učvršćenja gdje su višestruki pričvrsni elementi blisko razmaknuti ili uz strojno obrađene površine.

Unutarnji šesterokutni pogon učinkovito prenosi okretni moment kroz veliku kontaktnu površinu između ključa i stijenki utičnice, dopuštajući vrlo visoke momente ugradnje u odnosu na veličinu zatvarača. Vijci s utičnicom su rutinski navedeni u legiranom čeliku visoke čvrstoće (klasa svojstava 12.9 u metričkim jedinicama, ili ekvivalentno SAE stupnju 8 i više u inčima) i zategnuti na visoke razine prednaprezanja koje bi ogolile vanjske ravnine standardnog šesterokutnog vijka na ekvivalentnom promjeru.

Glava se također može upustiti u izbušenu rupu tako da vrh glave bude u ravnini s okolnom površinom ili ispod nje. Ovo je kritična značajka u sklopovima gdje bi glava koja strši stvarala smetnje s pokretnim dijelovima, spojnim komponentama ili zaštitom.

Standardi dimenzija

Vijci s cilindričnom glavom standardizirani su u ASME B18.3 za unificirane pričvršćivače u inčima i ISO 4762 za metričke standarde. Visina glave i dubina utičnice proporcionalne su nazivnom promjeru, a standardne dimenzije provrta za udubljenje u ravnini s glavom navedene su u tablici u istim standardima. Budući da promjer bušotine točno odgovara promjeru glave, upotreba vijka s utičnicom u bušenoj rupi proizvodi čistu, izravnatu površinu koja se ne može postići s vanjskim šesterokutnim zatvaračem istog promjera.

Varijante pogona utičnice

Dok je šesterokutni utičnica daleko najčešća vrsta pogona u utičnicama, dostupno je nekoliko varijanti za specifične primjene. Torx (zvijezda sa šest krakova) nasadne glave otporne su na izvlačenje bolje od šesterokutnih pri vrlo velikom zakretnom momentu i koriste se u proizvodnim montažnim aplikacijama gdje se koristi pogonski alat. Pogoni s ključem i šesterokutnom iglom pružaju dodatnu otpornost na neovlašteno korištenje zahtijevajući specijalizirane alate koji nisu dostupni u općim hardverskim kanalima. Ove se varijante koriste u sigurnosnom hardveru, sustavima prijevoza i pričvršćivanju javne infrastrukture gdje se mora spriječiti neovlašteno rastavljanje.

Tipične primjene

Vijci s utičnicom standardni su pričvršćivači za precizne strojeve, konstrukciju CNC alatnih strojeva, sklopove hidrauličkog razvodnika, alate za kalupe i kalupe, robotiku, sustave linearnog gibanja i sve primjene koje zahtijevaju veliku silu stezanja u kompaktnom omotaču. Također se naširoko koriste u komponentama bicikala, medicinskoj opremi, elektroničkim kućištima i potrošačkim proizvodima gdje se uz mehaničku izvedbu specificira instalacija s glavom za ispiranje i čist vizualni izgled.

Usporedba četiri vrste glava vijaka

Specifikacija i odabir: Usklađivanje glave vijka s primjenom

Pravi tip glave za određenu aplikaciju slijedi iz odgovora na definirani skup funkcionalnih pitanja. Radeći kroz njih sustavno se eliminiraju neprikladne opcije i identificiraju tipovi glava koji zadovoljavaju inženjerske zahtjeve.

Je li pristup vanjskom ključu dostupan na strani glave vijka

Ako će glava vijka biti u ograničenom prostoru, udubljena u provrtu ili uz površinu koja sprječava da ključ zamahne kroz luk potreban za zatezanje šesterokutnog vijka, unutarnji pogon vijka s utičnicom može biti jedina održiva opcija. Imbus ključu je potreban samo okomiti pristup iznad glave vijka da bi se uključio i primijenio okretni moment -- nije mu potreban radijalni zazor za luk zakretanja ključa.

Uključuje li aplikacija drvo, kompozit ili drugi meki materijal

Ako pričvršćivač prolazi kroz drvo ili sličan materijal i dostupan je pristup matici sa stražnje strane, klizni vijak je ispravan izbor za ugradnju jednom rukom. Četvrtasti vrat osigurava automatsku zaštitu od zakretanja bez potrebe da itko drži glavu vijka, a glatka kupolasta glava predstavlja čistu površinu bez kvarova na izloženom licu.

Je li potrebna otpornost na vibracije bez dodatnih elemenata za zaključavanje

Ako je sklop podložan vibracijama, a upotreba sigurnosnih podloški, prevladavajućih momentnih matica ili spojeva za osiguranje navoja nije poželjna (zbog zahtjeva brzine sastavljanja, potrebe za čistim rastavljanjem ili ciljanog broja dijelova), nazubljeni šesterokutni vijak s prirubnicom pruža određeni stupanj otpornosti na vibracije kroz nazubljenja koja se ugrizaju u stegnutu površinu, bez ikakvih dodatnih komponenti.

Je li površina ležaja na mekom ili tankom materijalu zabrinjavajuća

Kada bi standardni vijak sa šesterokutnom glavom zahtijevao zasebnu podlošku kako bi se spriječilo provlačenje glave ili pretjerano ugrađivanje u tanki ili mekani stegnuti materijal, vijak sa šesterokutnom prirubnicom ekvivalentnog promjera osigurava veću površinu ležaja u jednoj komponenti. Integrirana prirubnica je pouzdanija od zasebne podloške koja se može izostaviti, pogrešno poravnati ili izgubiti tijekom servisiranja.

Je li potrebna glava za ispiranje ili pomoćno ispiranje

Kada glava mora sjediti na ili ispod okolne površine kako bi se izbjegle smetnje sa susjednim komponentama, zaštitnim ili spojnim dijelovima, to se pouzdano postiže samo vijkom s utičnicom s cilindričnom rupom. Geometrija cilindrične glave omogućuje bušenje rupe do precizne dubine i promjera koji postavlja glavu točno u ravninu, stvarajući površinu koja se može zabrtviti, prebojiti ili raditi s njom, a da glava vijka ne stvara prepreku.

Zahtjevi za momentom i prednaprezanjem

Za najveće zahtjeve predopterećenja pri danom promjeru vijka, vijci s utičnicom u klasi svojstva 12.9 ili ekvivalentu pružaju najveću vlačnu čvrstoću i mogu se zategnuti na najveće vrijednosti zakretnog momenta od četiri vrste glava koje se ovdje raspravljaju. Vijci s šesterokutnom glavom u stupnju 8 ili klasi svojstva 10.9 standardni su izbor za konstrukcijske i opće montaže za velika opterećenja. Nosivi vijci obično su opcija najniže čvrstoće u ovoj skupini, budući da se najčešće proizvode od čelika s nižim udjelom ugljika koji je prikladniji za konstrukcije od drva, a ne za konstrukcijske primjene s visokim opterećenjem.

Površinska obrada i zaštita od korozije

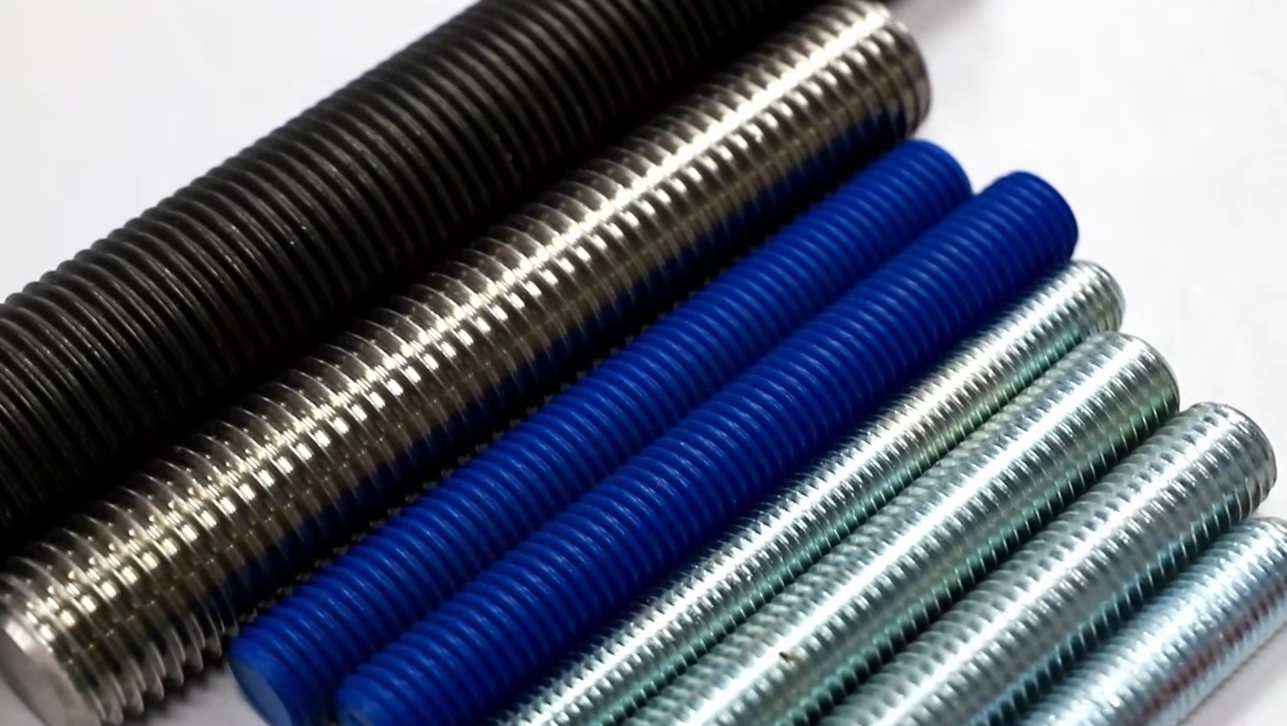

Sve četiri vrste glava vijaka dostupne su s nizom završnih obrada površina koje određuju njihovu otpornost na koroziju tijekom rada. Odgovarajuća završna obrada određena je okolinom kojoj će pričvršćivač biti izložen i svim ograničenjima galvanske kompatibilnosti koja nameću materijali u spoju.

• Galvanizacija cinka (prozirna, žuta ili crna) : Najčešći završni sloj za opću namjenu u zatvorenim i zaštićenim prostorima. Pruža umjerenu otpornost na koroziju (obično 72 do 200 sati otpornosti na slani sprej, ovisno o debljini i naknadnoj obradi kromatom). Ne utječe značajno na tolerancije dimenzija. Nije prikladno za morsku, kemijsku ili produljenu izloženost vanjskom prostoru.
• Vruće pocinčavanje : Nanosi se uranjanjem u rastaljeni cink, stvarajući gust premaz vrlo otporan na koroziju (obično 1000 sati ili više otpornosti na slani sprej). Standard za vanjske konstrukcijske pričvrsne elemente, vijke za nosače u palubnim i građevinskim primjenama te poljoprivrednu opremu. Debljina premaza (45 do 85 mikrona) utječe na pristajanje navoja i može zahtijevati ponovno narezivanje matice nakon pocinčavanja.
• Mehaničko pocinčavanje : Nanosi se vrtećim spojnicama s cinkovim prahom i staklenim kuglicama, stvarajući jednoličan premaz bez opasnosti od vodikove krtosti. Preferira se za pričvršćivače visoke čvrstoće (klasa svojstava 10.9 i više) gdje je vodikova krtost kod galvanizacije problem.
• Nehrđajući čelik (klase A2 i A4) : Pruža inherentnu otpornost na koroziju bez površinskog premaza kroz pasivni sloj krom oksida na površini čelika. A2 (18-8, 304 ekvivalent) prikladan je za većinu vanjskih i blago korozivnih okruženja. A4 (ekvivalent 316, s dodatkom molibdena) specificiran je za okoliše izložene moru, kloridima i kemikalijama gdje bi A2 pretrpio koroziju ili rupičastu koroziju.
• Crni oksid : Pretvorbeni premaz koji pruža minimalnu otpornost na koroziju, ali nereflektirajući crni izgled. Uobičajeno na vijcima s utičnicom u preciznim strojevima, optičkim sustavima i potrošačkoj elektronici gdje se kontrola izgleda i refleksije svjetla navodi uz umjerenu otpornost na koroziju u zatvorenom prostoru.

Uvijek treba provjeriti galvansku kompatibilnost između završne obrade pričvršćivača i materijala koji se stežu. Spojni elementi od nehrđajućeg čelika u dodiru s neobrađenim aluminijem u morskom ili vlažnom okruženju mogu ubrzati galvansku koroziju aluminija; vruće pocinčani pričvršćivači u kontaktu s čelikom bez premaza pružaju katodnu zaštitu čelika na spojnoj površini. Te su interakcije predvidljive i njima se može upravljati s ispravnim odabirom materijala, ali moraju se uzeti u obzir u fazi specifikacije, a ne biti otkrivene tijekom rada.
