Okretni moment do popuštanja u odnosu na zakretni moment do kuta: Što vam specifikacija zatezanja zapravo govori o vijku

Dvije metode zatezanja dominiraju modernim Automobilski vijci specifikacije za zabrtvljene spojeve motora, a njihova zabuna je jedna od najposljedičnijih pogrešaka pri montaži i popravku vozila. Vijci s okretnim momentom do popuštanja (TTY) projektirani su za zatezanje preko granice elastičnosti materijala u zonu kontrolirane plastične deformacije. Nakon istezanja iznad tečenja, vijak održava vrlo konzistentnu silu stezanja jer je opterećenje spoja određeno ponašanjem tečenja materijala — a ne varijabilnošću trenja između bokova navoja i ležajnih površina, što može promijeniti očitanja momenta za 15-25% bez promjene stvarnog predopterećenja. Postupak zatezanja za TTY vijke uvijek uključuje osnovni zakretni moment nakon kojeg slijedi jedan ili više specificiranih kutova rotacije, kao što je "25 Nm 90° 90°." Ta uputa o kutu definitivni je pokazatelj da je vijak dizajniran za jednokratnu upotrebu — jednom kada se rastegne u zonu istezanja, elastični oporavak vijka nije dovoljan za ponovno uspostavljanje ispravnog predopterećenja na drugom sklopu.

Vijci s okretnim momentom do kuta (TTA) slijede isti redoslijed ugradnje — osnovni moment plus rotacija — ali nisu namjerno rastegnuti da popuštaju. Djeluju unutar elastičnog raspona, što znači da se obično mogu ponovno upotrijebiti ako nisu oštećeni. Primarna svrha koraka kuta u TTA je ista kao i u TTY: uklanjanje trenja kao dominantne varijable tako da se sila stezanja upravlja geometrijom izduženja vijka, a ne stanjem podmazivanja. Obje metode projektirani su odgovori na isti problem s kojim se susreću moderni lagani motori: aluminijske glave cilindara šire se različitim toplinskim brzinama od blokova od lijevanog željeza, a rezultirajuće pomicanje tijekom toplinskih ciklusa plastično bi deformiralo konvencionalni vijak zategnut isključivo zakretnim momentom, uzrokujući otkazivanje brtve tijekom vremena. Postoje hibridni TTY dizajni koji ugrađuju sigurnosnu granicu unutar zone prinosa, dopuštajući ograničeni broj ponovnih sastavljanja, ali oni zahtijevaju izričitu oznaku proizvođača - ne mogu se pretpostaviti samo vizualnim pregledom.

Iz perspektive proizvodnje, proizvodnja TTY vijaka zahtijeva strožu kontrolu konzistentnosti čvrstoće materijala od uobičajenih spojnih elemenata. Ako se granica razvlačenja razlikuje između vijaka u istoj seriji, plastična deformacija postignuta tijekom ugradnje također će varirati — izravno utječući na ujednačenost sile stezanja na spoju s više vijaka kao što je glava cilindra. Ovo je jedan od razloga zašto programi za spajanje OEM-a za automobile određuju ne samo minimalna mehanička svojstva, već i dopuštene granice razvlačenja, postavljajući zahtjeve dobavljačima koji nadilaze standardnu ​​certifikaciju stupnja 10.9 ili 12.9.

Zašto je valjanje navoja nakon toplinske obrade važno za vijek trajanja automobilskih pričvršćivača

Redoslijed u kojem se navoji formiraju u odnosu na toplinsku obradu proizvodna je odluka s mjerljivim posljedicama na performanse zamora — i to je odluka koja odvaja visokokvalitetnu proizvodnju automobilskih vijaka od proizvodnje uobičajenih zatvarača. Standardna praksa navoja zavrtnje prije toplinske obrade jer je čelik mekši i oblikovanje je lakše i brže. Međutim, narezivanje navoja nakon toplinske obrade - konkretno, valjanje navoja nakon kaljenja i popuštanja - proizvodi znatno bolju otpornost na zamor inducirajući zaostala tlačna naprezanja na korijenima navoja točno kada je materijal u svojoj konačnoj tvrdoći.

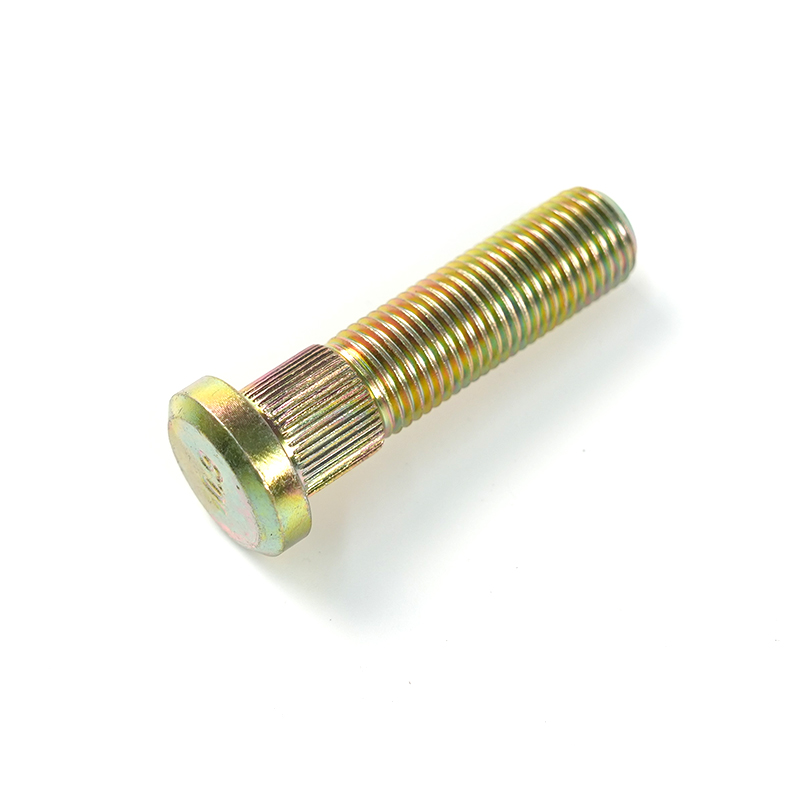

Valjanje navoja je postupak hladnog oblikovanja u kojem kalupi od kaljenog čelika istiskuju materijal kako bi se stvorio profil navoja umjesto da ga režu. Kontinuirani tok zrna koji proizlazi iz ovog pomaka - prateći neprekinutu konturu navoja - bitno se razlikuje od odsječene strukture zrna koju ostavljaju prerezane niti. Valjani navoji obično su 10–20% jači u statičkim ispitivanjima na vlačnost i pokazuju poboljšanja čvrstoće na zamor od 50–75% u usporedbi s ekvivalentnim rezanim navojima pri istoj vrsti materijala. U korijenu navoja, gdje je koncentracija naprezanja najveća i gdje nastaju pukotine uslijed zamora, kompresivni sloj izazvan kotrljanjem djeluje kao izravna protumjera cikličkim vlačnim naprezanjima koja nastaju pod dinamičkim opterećenjima. Za vijke klipnjače motora, vijke poklopca glavnog ležaja i vijke glavčine kotača — primjene u kojima je kvar uslijed zamora katastrofalan i ne može se vizualno uočiti unaprijed — ova razlika u proizvodnji je inženjerski parametar bitan za sigurnost, a ne detalj optimizacije proizvodnje.

Hladno kovanje glave i drške vijka prethodi narezivanju navoja u oba niza. Hladno dizanje na sobnoj temperaturi usklađuje tok metalnih zrna duž geometrije vijka, poboljšavajući istovremeno vlačnu čvrstoću i dimenzijsku konzistentnost. Strojevi za hladno kovanje velike brzine mogu proizvesti tisuće slijepih vijaka na sat uz minimalan otpad materijala, zbog čega je hladno kovanje univerzalni standard za masovnu proizvodnju automobilskih vijaka. Kombinacija hladno kovanog drška, valjanih navoja i kontrolirane toplinske obrade kaljenja i temperiranja definira proizvodni lanac koji stvara mehaničku pouzdanost koju proizvođači originalne opreme za automobile zahtijevaju u količinama proizvodnje.

Geometrija glave vijka i pristup alatu: usklađivanje vrste pogona s ograničenjima sklopa

Odabir geometrije glave za automobilske vijke uvjetovan je koliko ograničenjima pristupa montaži i alatom proizvodne linije toliko i zahtjevima opterećenja spoja. Moderni prostori za motore, kućišta mjenjača i podokviri ovjesa gusto su pakirani, a omotnica za razmak ključa dostupna na svakom spoju određuje koji se tipovi glava mogu fizički ugraditi — osobito kada se koriste pneumatski ili električni alati za okretni moment pri brzinama proizvodne linije.

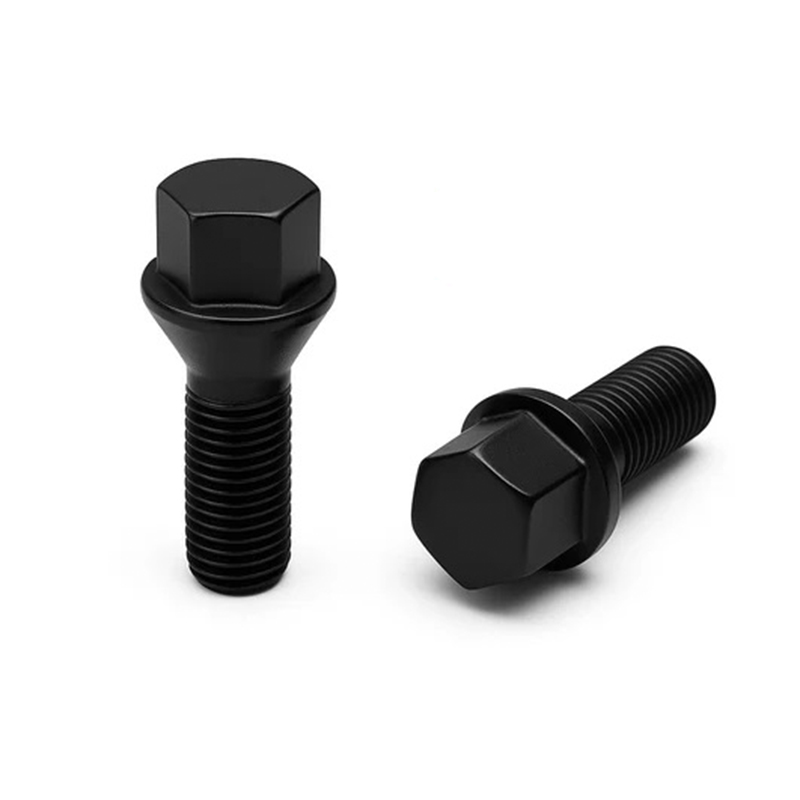

Šesterokutna glava

Osnova za većinu automobilskih strukturnih veza. Kompatibilan sa standardnim nasadnim i viljuškastim ključevima, široko dostupan u svim standardnim razredima i veličinama. Kut zahvata od 60° između pogonskih površina ograničava luk zakretanja alata potreban za ponovno pozicioniranje na 60°, što je dovoljno za većinu dostupnih mjesta spojeva. Nedostatak: relativno visoke bočne stijenke povećavaju okvir zazora ključa, čineći šesterokutne glave neprikladnim u uskim šupljinama.

Glava s 12 točaka (dvostruko šesterokutna).

Glava s 12 točaka pruža 30° između položaja zahvata — polovicu rotacije potrebne za ponovno zahvaćanje u usporedbi s šesterokutnom utičnicom — što znatno ubrzava ponovno postavljanje utičnice u skučenim prostorima s ograničenim lukom zakretanja. Manji promjer glave u usporedbi s ekvivalentnom šesterokutnom veličinom znači da manja nasadna glava može doseći vijak u uskim pristupnim zonama. Ključno je da geometrija u 12 točaka podržava veći prijenos okretnog momenta za određenu veličinu glave jer je svaka od dvanaest kontaktnih površina manja i raspoređuje opterećenje drugačije od šest širih šesterokutnih površina. To čini vijke s 12 točaka standardnim u primjenama motora s velikim stezaljkama — vijci klipnjače i vijci glave cilindra gdje se i veličina zakretnog momenta i poteškoća pristupa podudaraju.

Utičnica (unutarnji šesterokut / imbus)

Cilindrični profil glave omogućuje ugradnju u otvore za ugradnju u ravninu s površinom — uobičajeno u nosačima kočionih čeljusti, poklopcima razvodnog mehanizma motora i kućištima mjenjača gdje bi stršeće glave bile u sukobu sa susjednim komponentama ili brtvenim površinama. Unutarnji šesterokutni pogon u potpunosti uklanja vanjsku ovojnicu za ključanje, dopuštajući pričvršćivaču da sjedne u udubljenja nedostupna bilo kojoj vanjskoj utičnici. Ograničenje je u tome što su unutarnje pogonske površine podložnije izbočenju pod velikim okretnim momentom ako su istrošene ili neporavnate, zbog čega se općenito ne preporučuje upotreba udarne izvijača na vijcima s cilindričnom glavom u preciznoj montaži automobila.

Odabir površinskog premaza za automobilske vijke: balansiranje otpornosti na koroziju, rizika od vodikove krtosti i koeficijenta trenja

Odabir površinske obrade za automobilske vijke uključuje tri inženjerske varijable koje ne optimiziraju u istom smjeru: otpornost na koroziju, rizik od vodikove krtosti i postojanost koeficijenta trenja. Pogrešna ravnoteža dovela je do dokumentiranih kvarova tijekom rada - ne zbog nedovoljne čvrstoće vijaka, već zbog krtosti uzrokovane premazom ili nedosljednosti zakretnog momenta i predopterećenja uzrokovane nekontroliranim površinskim trenjem.

Galvanizacija cinka

Najekonomičnija zaštita od korozije za vijke stupnja 8.8 u zaštićenim ili unutarnjim primjenama. Debljina premaza od 5–12 µm osigurava 72–200 sati otpornosti na neutralni slani sprej (NSS), ovisno o vrsti pasivizacije. Kritično ograničenje: galvanizacija uvodi vodik u čelik za zavrtnje kao nusproizvod kiselinskog dekapiranja i procesa galvanizacije. Za vijke stupnja 10.9, prema standardu ISO 4042 obavezno je pečenje vodikovom krhkošću na 200°C unutar 4 sata od nanošenja galvanizacije. Za vijke stupnja 12.9 galvanizaciju izričito ne preporučuju i ISO 898-1 i većina OEM specifikacija za automobile — vlačna čvrstoća i tvrdoća u stupnju 12.9 čine materijal posebno osjetljivim na lom izazvan vodikom ispod dopuštenog opterećenja, potencijalno bez vidljivog upozorenja.

Pokrivanje legure cinka i nikla (10–15% Ni)

Standard za podvozje i pogonski sklop automobila za spojeve koji su kritični prema koroziji. Otpornost na slani sprej obično prelazi 1000–1200 sati, a premaz održava učinkovitost do približno 200°C — pokrivajući toplinsku ovojnicu većine primjena ispod haube, uključujući klinove ispušne grane i hardver za ugradnju turbopunjača. Cink-nikal je galvaniziran, tako da se zahtjevi za pečenje vodikom primjenjuju na stupanj 10.9 i više, ali sastav legure proizvodi manju apsorpciju vodika od čistog cinčanja, a prozorom pečenja se pouzdanije upravlja u kontroliranim proizvodnim okruženjima. Kompatibilan je sa zakrpama za osiguranje navoja (Nylok, Precote) i preferirani je izbor za globalne proizvođače originalne opreme za automobile koji specificiraju korozijske karakteristike na različitim klimatskim tržištima.

Premazi od ljuskica cinka (Dacromet / Geomet / Magni)

Najsigurnija opcija premaza za vijke visoke čvrstoće u stupnju 10.9 i 12.9. Naneseni bez elektrolitičkih procesa, premazi od ljuskica cinka ne unose vodik u čelik, potpuno eliminirajući rizik krtosti. Debljina premaza od 8–15 µm pruža 500–1000 sati otpornosti na slani sprej, uz RoHS i REACH usklađenost (bez heksavalentnog kroma u modernim formulacijama). Koeficijent trenja premaza od ljuskica cinka strogo je kontroliran i dosljedan između serija, što značajno poboljšava ponovljivost momenta do predopterećenja na automatiziranim montažnim linijama. Ova predvidljivost razlog je zašto je specifikacija cinkove ljuskice široko rasprostranjena u automobilskim šasijama, ovjesima i programima strukturnih pričvršćivača gdje se tablica zateznog momenta i očekivano predopterećenje spoja moraju pouzdano uskladiti u milijunima proizvodnih jedinica.

Fosfat i ulje (crni fosfat)

Koristi se prvenstveno za OEM vijke motora i prijenosa koji rade u podmazanim ili zatvorenim okruženjima. Crni fosfat pruža minimalnu samostalnu otpornost na koroziju, ali daje kontroliranu, dosljednu površinu trenja koja je osobito važna za vijke u motoru gdje se očekuje kontaminacija mazivom sučelja navoja i mora se uzeti u obzir u specifikaciji okretnog momenta. Tamna mat završna obrada također je korisna za vizualnu identifikaciju vijaka koji se ne smiju brkati s pocinčanim ekvivalentima koji nose različite vrijednosti zakretnog momenta.

Nestandardna prilagodba vijaka za automobile: gdje OEM inženjerski zahtjevi premašuju kataloške specifikacije

Udio automobilskih vijaka u modernom vozilu koji se mogu nabaviti izravno iz standardnog kataloga manji je nego što pretpostavlja većina nestručnjaka. Promjene u arhitekturi motora, ograničenja pakiranja specifična za platformu, programi smanjenja težine i kombinacije materijala sljedeće generacije u pogonskim sklopovima električnih vozila rutinski guraju zahtjeve za pričvršćivače izvan standardne geometrije DIN, ISO ili SAE. Prilagođene geometrije drške s višestrukim promjerima na jednom vijku, nestandardne visine glave za ograničeni razmak alata, vlastiti oblici navoja za izravno spajanje u aluminij bez umetaka i vijci s integriranim funkcionalnim značajkama kao što su promjeri pilota ili brtvena ramena uobičajeni su zahtjevi u nabavi OEM za automobile.

Shanghai Soverchannel Industrial Co., Ltd. je proizvođač koji je svoje tehničke temelje izgradio upravo na ovom prostoru. Kao tvrtka duboko uključena u industriju automobilskih zatvarača dugi niz godina i koja djeluje kroz svoju proizvodnu bazu Nantong Jinzhai Hardware Co., Ltd., Shanghai Soverchannel Industrial Co., Ltd. upravlja programima razvoja OEM/ODM vijaka od početnog inženjeringa uzorka do pune proizvodne validacije — ne samo ispunjavanja kataloga. Sustav inspekcije cjelovitog procesa koji upravlja standardnom proizvodnjom vijaka proteže se na svaki prilagođeni program: izvješća o inspekciji prvog artikla, usklađenost dimenzija sa specifikacijama crteža kupca, certificiranje mehaničkih svojstava prema ocjeni dizajna i verifikacija površinske obrade prema OEM standardima korozije.

Opseg proizvoda proteže se daleko izvan samih vijaka. Shanghai Soverchannel Industrial Co., Ltd. proizvodi usklađene matice, dijelove za obradu čelika, komponente za zavarivanje i složene sklopove za pričvršćivanje posebnog oblika — pokrivajući cijeli raspon hardvera za spajanje koji može zahtijevati jedan automobilski podsustav ili sklopni modul. Za kupce koji upravljaju višestrukim dobavljačima pričvrsnih elemenata za istu platformu, konsolidacija u jedan tehnički sposoban izvor s dosljednim upravljanjem kvalitetom smanjuje teret validacije, poboljšava transparentnost opskrbnog lanca i pojednostavljuje dokumentaciju o sljedivosti koju zahtijevaju proizvodna okruženja kojima upravlja IATF 16949.

Načini kvarova pričvršćivača u automobilskim aplikacijama i kako ih dizajn i proizvodne odluke sprječavaju

Većina kvarova automobilskih vijaka u radu nije uzrokovana nedovoljnom nazivnom čvrstoćom — oni su uzrokovani predvidljivim mehanizmima koji se mogu riješiti odabirom pričvršćivača, kontrolom procesa proizvodnje i postupkom ugradnje. Razumijevanje ovih načina kvarova omogućuje inženjerima i timovima za nabavu da donose bolje odluke u fazi specifikacije umjesto da dijagnosticiraju kvarove nakon što se dogode.

• Zamorni lom u korijenu navoja: Najčešći način kvara automobilskih vijaka. Javlja se pod cikličkim opterećenjem kada koncentracija naprezanja na prvom spojenom korijenu navoja premaši granicu izdržljivosti materijala. Rješava se kroz valjane navoje (nasuprot rezu), redoslijed navoja nakon toplinske obrade i ispravno predopterećenje kako bi se spoj zadržao u kompresiji tijekom ciklusa opterećenja.
• Lom vodikovom krtošću: Odgođeni krti lom koji se javlja satima ili danima nakon ugradnje, uzrokovan vodikom apsorbiranim tijekom galvanizacije. Javlja se pri opterećenjima ispod nazivnog dokaznog opterećenja bez vidljivog upozorenja. Sprječava se određivanjem premaza od ljuskica cinka za stupanj 10.9 i više ili strogim pridržavanjem protokola pečenja kada je galvanizacija neizbježna.
• Otpuštanje vibracija (samootpuštanje): Mikroklizanje na sučeljima navoja i površine ležaja pod poprečnim vibracijama uzrokuje inkrementalnu rotaciju matice ili vijka, postupno smanjujući predopterećenje. Spriječeno dizajnom nazubljene prirubnice, smjesama za osiguranje navoja ili prevladavajućim moment maticama — s odabirom ovisno o veličini i učestalosti vibracijskog okruženja i hoće li se spoj rastaviti tijekom rada.
• Skidanje navoja u mekom spojnom materijalu: Kada se vijci zabijaju izravno u aluminijsko ili plastično kućište, mora se izračunati duljina zahvata navoja kako bi se spriječilo skidanje prije nego što vijak dosegne sigurnosno opterećenje. Osnovno pravilo za aluminij je minimalna duljina zahvata od 1,5× promjera vijka za stupanj 8.8, povećanje na 2× za stupanj 10.9. Ispod ovih vrijednosti, spoj će se odvojiti prije nego što vijak postigne projektirano predopterećenje, bez obzira na primijenjeni zakretni moment.
• Opuštanje stresa pri povišenoj temperaturi: Vijci stupnja 12.9 koji se koriste na mjestima s visokim temperaturama — pričvršćivanje ispušnog sustava, nosači turbopunjača, pričvršćivači odjeljka motora u blizini izvora topline — doživljavaju popuštanje naprezanja dok materijal puzi pod trajnim opterećenjem iznad 250–300°C. Time se smanjuje predopterećenje tijekom vremena. Rješenja uključuju odabir vrsta legura ocijenjenih za rad na povišenim temperaturama ili prelazak na nehrđajuće legure niže kvalitete, ali otporne na višu temperaturu, gdje to margina čvrstoće dopušta.

Dokumentiranje ovih načina kvarova u odnosu na specifične lokacije spojeva tijekom razvoja vozila — i usklađivanje specifikacija zatvarača sa svakim rizikom — inženjerska je disciplina koja razlikuje programe zatvarača za automobilsku industriju od općeg industrijskog nabave zatvarača. Strogost proizvodnje koja stoji iza automobilskih programa, razvijena kroz godine iskustva OEM lanca opskrbe u Shanghai Soverchannel Industrial Co., Ltd., upravo je ono što tu disciplinu čini izvedivom na razini proizvodnje.
