B7 Navojna šipka za naftu i plin: ASTM A193 specifikacija razreda i vodič za odabir

Prirubnički spoj na visokotlačnom naftovodu ne kvari s upozorenjem. Raste pritisak, temperaturni ciklusi, korozivni medij dolazi u kontakt sa svakom površinom — a kada pričvršćivač ne radi bolje, posljedice su trenutne i teške. Zbog toga inženjeri i timovi za nabavu u proizvodnji nafte i plina, petrokemije i električne energije ne posežu za standardnim navojnim šipkama od ugljičnog čelika kada specificiraju kritične vijčane spojeve. Oni određuju ASTM A193 Ocjena B7 navojne šipke i svornjaci — i tako već desetljećima, jer materijal svaki put dobije specifikaciju.

Ovaj članak objašnjava zbog čega je B7 zadani izbor za visokotlačno pričvršćivanje, gdje se primjenjuje u lancu vrijednosti nafte i plina, kako se uspoređuje s alternativnim klasama i što treba provjeriti prije slanja narudžbe za skupnu nabavu.

Zašto standardne navojne šipke ne mogu podnijeti uvjete rada za naftu i plin

Većina industrijskih navojnih šipki izrađena je od čelika s niskim ili srednjim udjelom ugljika i pouzdano radi u suhim okruženjima s umjerenom temperaturom — konstrukcijski okviri, nosači strojeva, nosači električnih kabelskih nosača. To su uvjeti u kojima je vlačna čvrstoća konstantna, a korozijom se može upravljati cinčanim premazom.

Usluge nafte i plina različite su u svakoj dimenziji. Oprema ušća bušotine, prirubnice cjevovoda i vijci tlačne posude rade na temperaturama koje mogu premašiti 400°C. Unutarnji tlakovi u reaktorima za hidrogenaciju dosežu stotine bara. Mediji — sirova nafta, procesni plinovi rafinerija, sumporovodik, kiseli kondenzati — neprekidno napadaju površine. A posljedica kvara zgloba nije labav nosač police; to je curenje procesa, sigurnosni incident ili prekid rada koji košta stotine tisuća dolara dnevno.

Standardni ugljični čelik brzo gubi vlačnu čvrstoću iznad 200°C, nije namijenjen za upotrebu u posudama pod tlakom i brzo korodira bez površinske zaštite koja s vremenom opada. Ova ograničenja nisu prihvatljiva u naftnim i plinskim spojevima. proizvodi za navojne šipke i klinove projektirani za zahtjevne industrijske primjene jedino su prikladno polazište za ovu vrstu usluge.

Što je ASTM A193 stupanj B7 i zašto je to standard u industriji

ASTM A193 je mjerodavna specifikacija za materijale za vijke od legiranog čelika i nehrđajućeg čelika za rad na visokim temperaturama ili pod visokim tlakom. Gradacija B7 je najraširenija klasa unutar te specifikacije. Označava čelik od legure kroma i molibdena — obično AISI 4140 ili 4142 — koji je kaljen i poboljšan kako bi se postigla precizna kombinacija čvrstoće, žilavosti i otpornosti na toplinu.

Proces kaljenja i temperiranja nije izborna završna obrada. To je mehanizam koji osigurava performanse B7. Zagrijavanje čelika do temperature austenizacije, brzo kaljenje u ulju ili vodi, zatim kaljenje na kontroliranoj nižoj temperaturi pročišćava mikrostrukturu i daje vlačnu čvrstoću, granicu razvlačenja i duktilnost koje zahtijeva ASTM standard. Bez ove obrade, isti legirani čelik ne bi zadovoljio specifikaciju.

Maksimalna tvrdoća jednako je važna kao i minimalne. Tvrdoća zatvaranja na 35 HRC kontrolira osjetljivost na vodikovu krtost i pucanje uslijed korozije na napon - načini kvara koji su važni u okruženjima koja sadrže vodik ili mokri sumporovodik. Za potpuni pregled specifikacijskog okvira, tehničke smjernice o ASTM A193 klasifikaciji materijala za vijke pruža koristan kontekst o pokrivenosti razreda i povijesnoj pozadini.

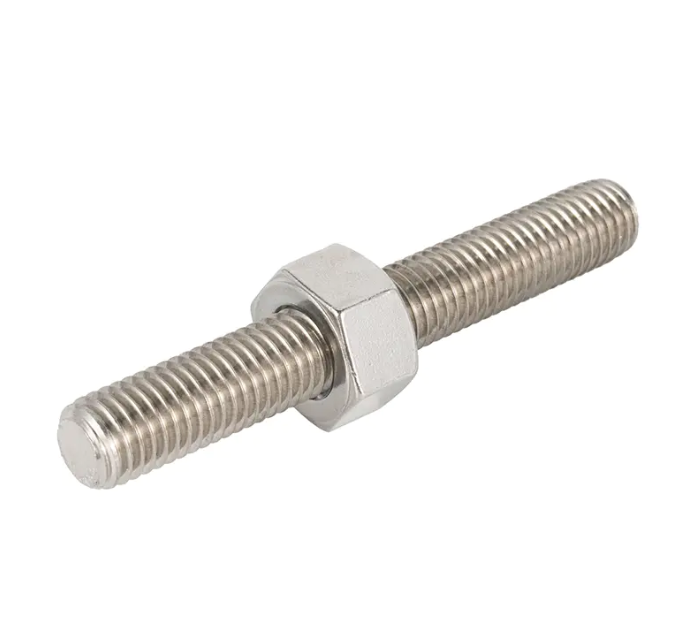

Naš ASTM A193 B7 navojne šipke certificirane prema zahtjevima za visokotlačne usluge proizvode se prema punim specifikacijama s dostupnim izvješćima o ispitivanju materijala po proizvodnoj seriji.

Ključne primjene: gdje su B7 vijci navedeni u nafti i plinu

B7 navojne šipke i svornjaci pojavljuju se u cijelom lancu vrijednosti nafte i plina, od uzvodne opreme za bušenje do rafinerijske prerade nizvodno. Zajednička nit je uvijek ista: visoki tlak, povišena temperatura ili agresivna kemijska izloženost - obično sve troje istovremeno.

Prirubnički spojevi cjevovoda

Svaki prirubnički spoj na visokotlačnom naftovodu ili plinovodu potencijalno je mjesto curenja. B7 svornjaci, upareni s ASTM A194 Grade 2H teškim šesterokutnim maticama, standardni su sustav pričvršćivanja za ASME B16.5 prirubnice u klasi 600, klasi 900 i višim. Kombinacija daje opterećenje vijka potrebno za ravnomjerno postavljanje brtve i održavanje nepropusnosti kroz cikluse pritiska i temperature tijekom radnog vijeka cjevovoda.

Posude pod tlakom i reaktori za hidrogeniranje

Rafinerijski reaktori za hidrogenaciju rade na parcijalnim tlakovima vodika koji mogu doseći 200 bara ili više, na temperaturama iznad 300°C. Vijci koji brtve prirubnice reaktora moraju održavati steznu silu na temperaturi bez opuštanja puzanja koje bi otvorilo spoj. Zadržavanje granice razvlačenja B7 na povišenim temperaturama — znatno bolje od standardnog ugljičnog čelika — čini ga materijalom navedenim u ASME Odjeljku VIII kodovima posuda za ovu uslugu.

Oprema ušća bušotine i priključci razdjelnika

Na ušću bušotine sklopovi božićnog drvca i priključci razdjelnika su vijčani spojevi koji moraju izdržati pritisak u bušotini tijekom cijelog proizvodnog vijeka bušotine. Vijci s vijcima B7 osiguravaju vlačni kapacitet za opremu s oznakom API 6A i ASME, istovremeno održavajući stabilnost dimenzija u velikim temperaturnim promjenama između površinske temperature okoline i temperature proizvedene tekućine.

LNG kriogena infrastruktura

Oprema za skladištenje i prijenos LNG-a predstavlja suprotan izazov: ekstremna hladnoća, a ne vrućina. Standardni B7 legirani čelik gubi udarnu žilavost na temperaturama ispod ništice, zbog čega aplikacije LNG-a zahtijevaju drugačiji stupanj. Za ove usluge, naš ASTM A320 L7 navojne šipke certificirane za rad pri niskim temperaturama i niskim temperaturama točne su specifikacije — projektirane prema zahtjevima za udarnu žilavost koje B7 ne ispunjava.

B7 naspram alternativa visoke čvrstoće: Odabir pravog razreda

B7 je pravi izbor za većinu visokotlačnih uljnih i plinskih vijaka, ali nije pravi izbor za svaku primjenu. Razumijevanje kada navesti varijantu ili alternativu sprječava nedovoljnu specifikaciju i nepotrebne troškove.

B7 u odnosu na stupanj 8 (A354 BD)

A354 Grade BD ima veću vlačnu čvrstoću od B7 — oko 150 ksi minimalno naspram 125 ksi — i standard je za automobilske šasije i teške konstrukcijske primjene na temperaturama okoline. Glavna razlika je otpornost na toplinu. B7 zadržava značajnu čvrstoću do približno 450°C; Legirani čelik razreda 8 ne. Za rad s prirubnicom ulja i plina na povišenim temperaturama, B7 je točna specifikacija bez obzira na usporedbu vlačne čvrstoće. Stupanj 8 prikladan je za strukturna vijka pri sobnoj temperaturi gdje je maksimalna statička čvrstoća projektno ograničenje.

B7 naspram B7M (kisela uslužna okruženja)

B7M je varijanta iste legure manje tvrdoće, proizvedena do maksimalno 22 HRC umjesto B7-ovih 35 HRC. Niža tvrdoća značajno smanjuje osjetljivost na sulfidne pukotine od naprezanja (SSC) u okruženjima koja sadrže mokri sumporovodik — stanje definirano u NACE MR0175/ISO 15156 kao "kisela usluga". Ako cjevovod ili posuda rukuje kiselom sirovom naftom ili plinom koji sadrži H₂S u vodenoj fazi, B7M je potrebna specifikacija, a ne standard B7. Kompromis je manja vlačna čvrstoća i granica razvlačenja, što utječe na dizajn spoja. Standard B7 nije prihvatljiv za kiselo posluživanje kako je navedeno; strop tvrdoće je previsok.

B7 naspram B16 (iznad 450°C)

Za primjene iznad gornje granice temperature B7 - određeni reaktori za reforming, prirubnice pregrijača pare i vijci za proizvodnju električne energije pri visokim temperaturama - ASTM A193 B16 (legura krom-molibden-vanadij) održava čvrstoću na temperaturama na kojima B7 počinje popuštati. B16 nosi značajnu premiju troškova i specijalizirana je klasa; prije nadogradnje potvrdite stvarnu radnu temperaturu prema zahtjevima projektnog koda.

Površinski tretmani koji produljuju vijek trajanja u agresivnim okruženjima

Sastav B7 legiranog čelika pruža izvrsnu mehaničku izvedbu, ali skromnu inherentnu otpornost na koroziju. U offshore platformama, obalnim rafinerijama, okruženjima kemijske obrade i svim uslugama s cikličkom izloženošću vlazi, površinska obrada primarni je čimbenik u intervalu održavanja i ukupnom životnom vijeku sklopa pričvršćivača.

Dacromet premaz

Dacromet je specifikacijski tretman za B7 svornjake u zahtjevnim korozivnim okruženjima. Premaz — sustav ljuskica cink-aluminij na bazi vode stvrdnjavan na približno 300°C — pruža 500-1000 sati neutralne otpornosti na slani sprej u standardiziranim ispitivanjima, značajno nadmašujući galvanizirani cink. Kritično, Dacromet se primjenjuje bez elektrokemijskih procesa, što znači da nema apsorpcije vodika i nema rizika od vodikove krtosti. Za B7 spojne elemente visoke čvrstoće kod kojih je krtost problem, ovo je važno. Debljina filma od 8–12 mikrona omogućuje da obloženi navoji ostanu unutar klase tolerancije bez prevelikih navoja koje zahtijeva vruće pocinčavanje.

PTFE završni sloj

PTFE sloj nanesen preko Dacrometa rješava problem trenja navoja koji uzrokuje raspršivanje zakretnog momenta tijekom ugradnje sklopova vijaka velikog promjera. Ujednačen koeficijent trenja na svim svornjacima u uzorku prirubnice s više vijaka bitan je za postizanje dosljednog naprezanja nasjedanja brtve — temelja spoja bez curenja. PTFE završni sloj također smanjuje rizik od habanja na vijcima velikog promjera (M27 i više) gdje su zakretni momenti pri ugradnji visoki.

Pocinčavanje

Galvanizirani cink pruža odgovarajuću zaštitu za B7 štapove u umjerenim unutarnjim ili zaštićenim vanjskim okruženjima. Nije navedeno za usluge na moru, obalne objekte ili okruženja s prskanjem kemikalija. Glavna prednost je cijena i dostupnost; za industrijsku primjenu visoke čvrstoće opće namjene gdje okolina ugradnje nije agresivna, pocinčani B7 je ekonomičan izbor.

Popis za provjeru nabave: Što provjeriti prije naručivanja B7 navojnih šipki

Navojne šipke B7 za regulirani servis tlačne opreme zahtijevaju dokumentaciju i verifikaciju koja nadilazi provjeru dimenzija i vizualni pregled. Sljedeći kontrolni popis odražava minimalne zahtjeve kvalitete za nabavu u naftnim i plinskim, petrokemijskim i energetskim aplikacijama.

• Potvrde o ispitivanju mlina (MTC) prema EN 10204 3.1 ili 3.2: Potvrdite rezultate kemijskog sastava i mehaničkih ispitivanja za specifičnu toplinu materijala korištenog u vašoj narudžbi. B7 bez certificiranog MTC-a nije prihvatljiv za kritične usluge. Broj topline na certifikatu mora pratiti fizičku seriju proizvoda.
• Evidencija ispitivanja tvrdoće: Provjerite je li toplinska obrada dosegla ciljni raspon (obično 26–35 HRC za standard B7) i da nijedan pojedinačni komad ne prelazi 35 HRC. Prekoračenje maksimalne tvrdoće primarni je čimbenik rizika za nastanak pukotina uslijed korozije tijekom rada.
• Provjera promjera navoja: Potvrdite da dimenzije navoja s premazom ostaju unutar specificirane klase tolerancije (6g za metričke, 2A za unificirane inče) nakon bilo kakve obrade površine. Dacromet održava navoje unutar tolerancije; vruće pocinčavanje obično ne prolazi bez brušenja navoja nakon nanošenja premaza.
• Potvrda uparivanja matica: B7 šipke moraju biti uparene s teškim šesterokutnim maticama ASTM A194 Grade 2H za punu radnu snagu. Naš teške šesterokutne matice za sklopove šipki i vijaka visoke čvrstoće dostupni su u odgovarajućim standardima navoja i površinskim tretmanima za potpunu kompatibilnost sklopa.
• Podaci ispitivanja slanog spreja: Za Dacromet ili druge specijalne premaze, zatražite rezultate ispitivanja slanog spreja od treće strane ili unutar tvrtke koji potvrđuju da sustav premaza zadovoljava dogovorenu specifikaciju otpornosti na koroziju prije isporuke.
• Standard navoja i specifikacija dimenzija: Potvrdite metričke (ISO, DIN 975/976) ili inčne (ASME B18.31.3) navoje, nazivni promjer, korak i duljinu. Za servis tlačne posude navedite primjenjivi kodeks dizajna (ASME odjeljak VIII, EN 13445) kako bi dobavljač mogao potvrditi usklađenost dimenzija sa zahtjevima za duljinu vijaka prirubničkog spoja.
• Prilagođena duljina i OEM mogućnost: Za velike projekte s dosljednim zahtjevima za duljinu vijaka, naručivanje unaprijed rezanih šipki smanjuje vrijeme pripreme na licu mjesta i gubitak materijala. Potvrdite minimalne količine narudžbe za nestandardne duljine i nudi li proizvođač OEM proizvodnju prema crtežima ili uzorcima za specijalizirane geometrijske zahtjeve.

Nabavka B7 navojnih šipki i svornjaka od proizvođača s integriranom proizvodnom sposobnošću — hladno nabijanje, valjanje navoja, toplinska obrada i površinska obrada pod jednim sustavom upravljanja kvalitetom — osigurava sljedivost i dosljednost šarže koju zahtijevaju kritične servisne aplikacije. Za specifikacije izvan standardnih komercijalnih raspona, sposobnost proizvodnje po narudžbi je odlučujući faktor u tome može li dobavljač stvarno isporučiti ono što inženjerska specifikacija zahtijeva.
