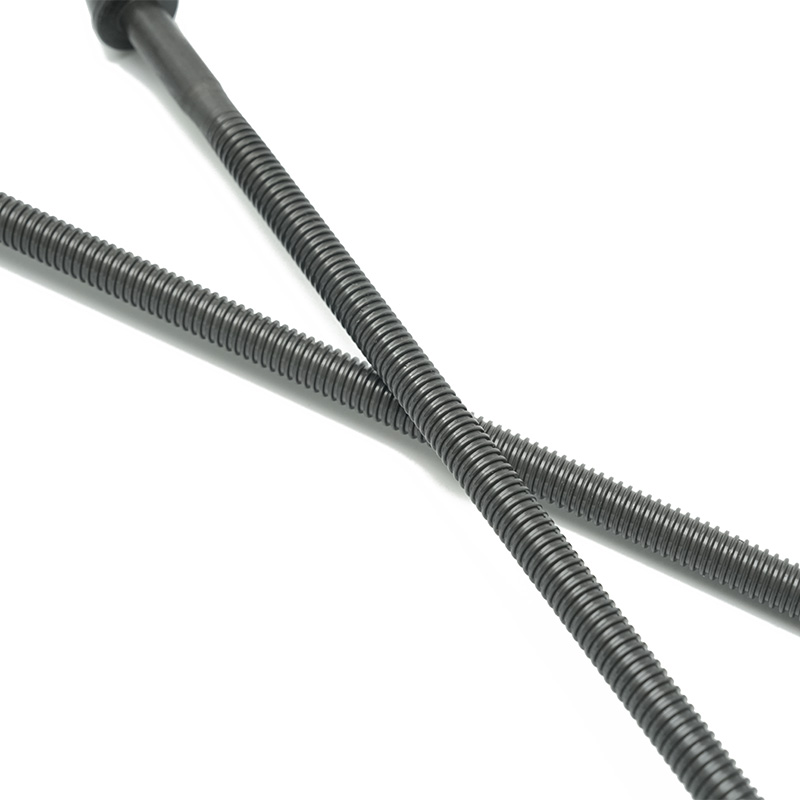

Dizajn matice u a trapezoidni olovni vijak Sustav igra kritičnu ulogu u određivanju performansi, karakteristika habanja i učinkovitosti cijelog sklopa. Nekoliko čimbenika koji se odnose na dizajn NUT -a može imati izravan utjecaj:
1. Distribucija i performanse opterećenja
-
Materijal i tvrdoća : Materijal matice značajno utječe na njegovu sposobnost da izdrži primijenjena opterećenja. Za primjene s visokim opterećenjem, orašaste plodove izrađene od očvrsnih materijala, poput čeličnih ili brončanih legura, pružaju bolju izdržljivost i otpornost na deformacije. Mekši materijali mogu se brže istrošiti pod velikim opterećenjima, smanjujući cjelokupne performanse sustava.
-
Matica i tolerancija : Uklanjanje matice na navoje olovnog vijaka utječe na raspodjelu opterećenja. Dobro raspoložena, pravilno ugrađena matica osigurava glatko angažiranje nitima, smanjujući koncentraciju stresa i sprječavajući neravno trošenje. Predimenzionirana ili podmazana matica može dovesti do loše raspodjele opterećenja, uzrokujući veću trošenje i utjecaj na učinkovitost.
-
Materijali za samo-podmazivanje : Matice izrađene od samo-podmazivih materijala poput bronce ili materijala s ugrađenim mazivima smanjuju potrebu za vanjskim podmazom, pomažući sustavu da održava performanse s vremenom. Ovi materijali također smanjuju trenje, poboljšavajući učinkovitost sustava.
2. Nositi otpor
-
Područje za kontakt : Količina kontakta između matice i navoja olovnog vijaka utječe na brzinu trošenja. Veće kontaktne površine može širiti opterećenje na veću površinu, smanjujući lokalizirano trošenje i produžujući vijek i matice i olovnog vijka. Međutim, pretjerano veliko kontaktno područje može povećati trenje, što dovodi do nakupljanja topline i smanjene učinkovitosti.
-
Unaprijed učitavanje : U određenim aplikacijama, unaprijed učitavanje matice (lagano komprimiranje na olovni vijak) može pomoći u uklanjanju povratnog udara, ali to također može povećati habanje ako nije pravilno dizajnirano. Unaprijed učitane matice moraju održavati svoj kontakt pod opterećenjem bez pretjeranog trenja, što zahtijeva precizan dizajn i odabir materijala.
-
Površinski obrada : Površetak matice, poput tvrdog premaza ili površinskog obloga, može poboljšati otpornost na habanje. Na primjer, matica s površinom očvrsnuta procesima poput nitriranja ili premaza može smanjiti habanje i povećati životni vijek i matice i olovnog vijka, čak i u visokim uvjetima trenja.
3. Smanjenje povratne reakcije
-
Jednostruka matica nasuprot dizajnu dvostruke matice : Jedan dizajn matice može uvesti povratnu reakciju (mali pokret koji nastaje kada se smjer rotacije promijeni), posebno u sustavima u kojima je potrebna visoka preciznost. Dizajn dvostrukog oraha često se koristi za uklanjanje ili minimiziranje povratnog udara. Druga matica u konfiguraciji dvostruke matice obično je unaprijed učitana kako bi se suprotstavila bilo kakvom redu između navoja matice i olovnih vijaka, poboljšavajući točnost položaja.
-
Varijacije dizajna oraha : Neke su orašaste plodove dizajnirane s posebnim značajkama kao što su elementi protiv baklaša (npr. Opruge ili mehanizmi kompenzacije) za smanjenje povratne reakcije. To može pomoći poboljšati ukupne performanse sustava, posebno u aplikacijama koje zahtijevaju fino pozicioniranje, poput CNC strojeva ili robotskih sustava.
4. Učinkovitost
-
Trenje i podmazivanje : Trenje između matice i olovnog vijka izravno utječe na učinkovitost sustava. Materijal i dizajn matice utječu na razinu trenja. Dobro dizajnirana matica s minimalnim trenjem smanjuje gubitak energije, što sustav čini učinkovitijim. Uz to, pravilno podmazivanje unutar matice (masnoće, ulja ili materijala za samo-podmazivanje) dodatno smanjuje stvaranje trenja i topline, poboljšavajući ukupnu učinkovitost sustava.
-
Kontaktirajte geometriju : Geometrija matice i njegov kontakt s navojima olovnog vijaka utječu na učinkovitost. Dobro dizajnirana matica s optimalnim profilom navoja osigurava da se opterećenje bez problema prenese s minimalnim trenjem, povećavajući na taj način učinkovitost sustava. Neadekvatni dizajni oraha koji dovode do prekomjernog trenja rezultirat će gubitkom energije i manje učinkovitim performansama.
5. Toplinsko širenje i stabilnost
-
Temperaturni učinci : I matica i olovni vijak podliježu toplinskoj ekspanziji, što može utjecati na performanse i točnost sustava. Ako materijal matice ima značajno različit koeficijent toplinske ekspanzije u usporedbi s olovnim vijkom, može dovesti do neusklađenosti ili povećanog trenja u temperaturnim varijacijama. Odabir materijala sa sličnim toplinskim svojstvima ili korištenjem tehnika kompenzacije temperature u dizajnu matice može smanjiti ovaj učinak i poboljšati stabilnost performansi tijekom fluktuacije temperature.
6. Buka i vibracija
-
Prigušivanje vibracija : Dizajn matice može utjecati na razinu buke i vibracija tijekom rada. Matica s neujednačenim kontaktom ili lošim podmazivanjem može stvoriti više vibracija i buke, što može negativno utjecati na ukupne performanse sustava, posebno u aplikacijama visoke preciznosti ili velike brzine. Dobro dizajnirana matica s glatkim angažmanom i pravilnim podmazivanjem pomaže u minimiziranju buke i vibracija.
-
Dizajn oraha za mirni rad : Matice sa specifičnim geometrijama ili materijalima dizajniranim za minimiziranje vibracija i buke idealne su za primjene gdje je buka zabrinjavajuća, poput robotike, medicinske opreme ili finih strojeva.
7. Trošak i prilagođavanje
-
Troškovi dizajna i proizvodnje : Složenost dizajna matica i korištenih materijala može utjecati na troškove sustava olovnih vijaka. Zamršeniji dizajni orašastih plodova, poput dvostrukih orašastih plodova ili prilagođenih mehanizama kompenzacije za povratak, mogu povećati troškove sustava, ali oni zauzvrat nude poboljšane performanse i preciznost. Za standardne aplikacije, jednostavniji dizajn oraha može biti dovoljan i isplativiji.
-
Prilagodba za aplikaciju : U specijaliziranim aplikacijama mogu se razviti prilagođeni dizajni oraha kako bi se zadovoljile specifične zahtjeve za izvedbu, poput povećanog nosivosti ili minimalnog povratnog udara. Prilagođeni orasi mogu sadržavati značajke poput integriranih senzora za povratne informacije, posebne premaze za teška okruženja ili jedinstvene materijale kako bi se zadovoljile određene operativne uvjete.
