Šipke s punim navojem: industrijske primjene, razredi i vodič za odabir

Prošećite bilo kojim velikim gradilištem, industrijskim postrojenjem ili električnom instalacijom i pronaći ćete šipke s navojem koje prolaze kroz njih — drže stropne rešetke na mjestu, pričvršćuju baze opreme, podupiru nosače kabela i povezuju konstrukcijski čelik. Među različitim dostupnim vrstama, šipke s punim navojem ističu se kao najsvestranije : navojeni kontinuirano od jednog do drugog kraja, mogu se rezati na bilo koju potrebnu duljinu na licu mjesta, postaviti na bilo koje mjesto duž svoje duljine i prilagoditi nakon postavljanja. Za inženjere i timove za nabavu koji nabavljaju spojne elemente za više aplikacija, ta je fleksibilnost značajna operativna prednost. Ovaj vodič pokriva što su šipke s punim navojem, gdje se koriste, kako odabrati pravu vrstu i na što treba paziti tijekom instalacije.

Po čemu se poluge s punim navojem razlikuju od ostalih spojnih elemenata

Definirajuća karakteristika šipke s punim navojem je kontinuirani navoj duž cijele njezine duljine — nema glatke drške, nema središnjeg dijela bez navoja. Ova jedinstvena značajka dizajna stvara mogućnosti s kojima se pričvršćivači s djelomičnim navojem ne mogu mjeriti.

Usporedite glavne vrste jednu pored druge:

Budući da šipka s punim navojem nema glavu i ne ovisi o fiksnoj duljini, jedinstveno je prikladna za primjene s velikim rasponom - stropni ovjesi, nadzemni nosači cijevi, strukturne spojne šipke - gdje spojna točka varira, a rezanje na licu mjesta je standardna praksa. Matica se može postaviti bilo gdje duž šipke, a dvije šipke mogu se spojiti jedna s drugom pomoću spojne matice, povećavajući doseg bez specijalističke izrade.

Istražite naš asortiman proizvoda s potpuno navojnim šipkama za standardne i prilagođene dimenzije za vrste ugljičnog čelika, legiranog čelika i nehrđajućeg čelika.

Ključne industrijske primjene šipki s punim navojem

Malo se spojnih elemenata pojavljuje u toliko različitih industrija kao šipka s punim navojem. Njegova kombinacija prilagodljivosti, vlačne čvrstoće i dostupnosti u materijalima otpornim na koroziju čini ga standardnim izborom za zadatke pričvršćivanja dugog dosega u sljedećim sektorima.

Konstrukcija — čelična konstrukcija, stropne grede i prethodno ugrađeno pričvršćivanje

U strukturnoj konstrukciji, šipke s punim navojem koriste se za spajanje komponenti čeličnog okvira zajedno, povezivanje sidrenih sustava ugrađenih u beton na visokokvalitetne konstrukcije i vješanje stropnih rešetkastih sustava na stropne ploče. Njihova mogućnost rezanja na precizne duljine na licu mjesta eliminira potrebu za pričvršćivačima izrađenim po narudžbi za svaku spojnu točku. Unaprijed ugrađene šipke izlivene u beton tijekom izlijevanja stvaraju sidrišne točke za naknadne strukturalne veze — tehnika koja se naširoko koristi u bazama stupova, temeljima opreme i potpornim sustavima zavjesa. Za spojeve konstrukcijskog čelika, čelična konstrukcija vijci visoke čvrstoće nadopunjuju navojne šipke gdje je potrebna veća sila stezanja u kompaktnim uzorcima vijaka.

Strojevi — Montaža opreme i spojevi okvira

U proizvodnji strojeva i sastavljanju industrijske opreme, šipke s punim navojem služe kao vijci za pričvršćivanje okvira, elementi za pozicioniranje šablone i podesivi vodeći vijci gdje se klizna matica mora kretati duž duljine šipke. Kontinuirani navoj omogućuje podešavanje položaja spojenih komponenti nakon sastavljanja — mogućnost koju vijci fiksne duljine ne mogu pružiti. To ih čini standardnim komponentama u okvirima strojeva, ispitnim uređajima i modularnim sklopnim sustavima gdje je fino podešavanje dimenzija dio procesa ugradnje.

Energetska industrija — nosači kabela, nosači kabela i pričvršćivanje transformatora

Električne instalacije uvelike ovise o navojnim šipkama za vješanje kabelskih polica na konstrukcijske stropove i zidove, podupiranje cjevovoda i pričvršćivanje opreme transformatora i rasklopnih uređaja na montažne okvire. Šipke su obično uparene s kanalnim maticama i opružnim maticama za repozicioniranje bez alata duž sustava potpornih kanala — standardna metoda ovjesa u komercijalnim i industrijskim električnim radovima. Brzina ugradnje i poziciona fleksibilnost čine poluge s punim navojem preferiranim pričvršćivačem za ove sustave.

Petrokemija i inženjerstvo cjevovoda — Veze na velikim udaljenostima i pričvršćivanje otporno na koroziju

U petrokemijskim postrojenjima i cjevovodnoj infrastrukturi, navojne šipke se koriste za podupiranje cjevovoda na dugim vodoravnim stazama, pričvršćivanje ventila i instrumenata na nosače cijevi i učvršćivanje spremnika i tlačnih posuda na konstrukcijske nosače. Zahtjevna okruženja rafinerija i postrojenja za kemijsku preradu - visoke temperature, izloženost kemikalijama, povišena vlažnost - zahtijevaju materijale specificirane kvalitete, a ne standardni ugljični čelik. Ovo je mjesto gdje vrste legiranog čelika i varijante od nehrđajućeg čelika postaju bitne, kao što je opisano u odjeljku o materijalima u nastavku.

Dekoracijski inženjering — prilagodba zavjesa, rasvjete i zavjesa u zatvorenom prostoru

U radovima na arhitektonskom i unutarnjem opremanju, šipke s punim navojem pružaju podesivi sustav vješanja za viseća rasvjetna tijela, ukrasne stropne elemente i podešavanje zidnih nosača zastora. Mogućnost postavljanja matice bilo gdje duž duljine šipke i zaključavanja na mjestu omogućuje izvođačima fino podešavanje visine ugradnje nakon što je šipka fiksirana — praktična prednost pri radu s neravnim strukturalnim stropovima ili nagnutim površinama.

Ocjene materijala i zahtjevi za rad

Odabir točne klase materijala je najkonzekventnija odluka o specifikaciji za šipke s punim navojem. Svaka od tri primarne kategorije odnosi se na poseban skup radnih uvjeta.

Standardnoni ugljični čelik — primjene opće namjene

Čelične navojne šipke s niskim i srednjim udjelom ugljika (obično zadovoljavaju ASTM A307 stupanj A ili ekvivalentne DIN/ISO standarde) zadani su izbor za unutarnje konstrukcijske primjene, suha okruženja i nekritične sklopove. Oni nude najbolju vrijednost po jedinici vlačne čvrstoće i jednostavni su za rezanje, navlačenje i galvaniziranje za umjerenu zaštitu od korozije. Za standardnu ​​konstrukciju, konstrukciju strojeva i unutarnje električne radove u zaštićenim okruženjima, ugljični čelik obično je odgovarajuća specifikacija.

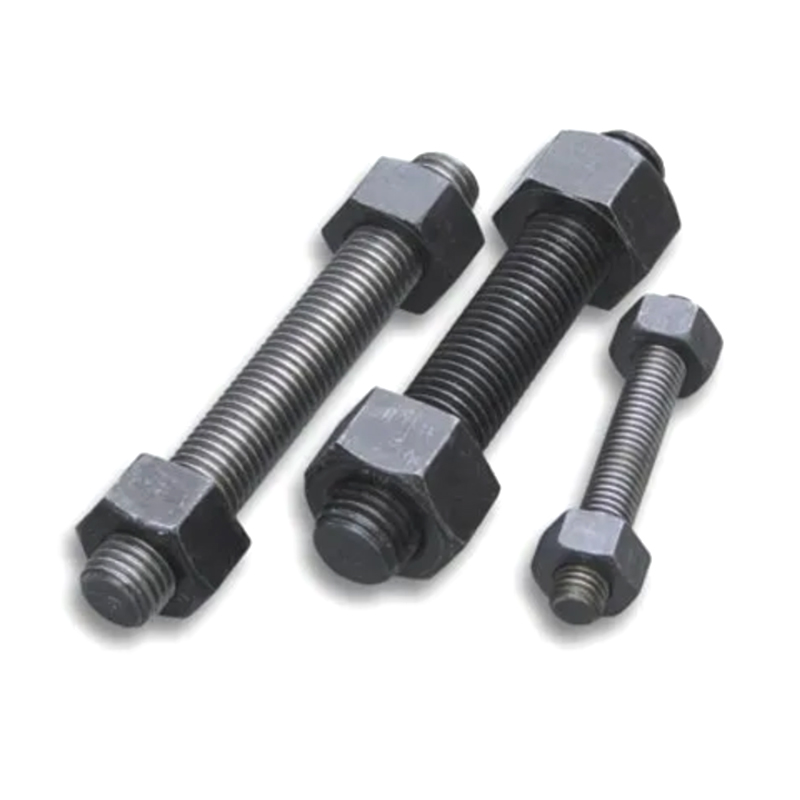

Legirani čelik visoke čvrstoće — rad pri velikim opterećenjima i visokim temperaturama

Tamo gdje je standardni ugljični čelik nedostatan - sustavi visokotlačnih cjevovoda, oprema za proizvodnju električne energije, sklopovi tlačnih posuda i strukturni spojevi koji zahtijevaju povećanu vlačnu čvrstoću - navedene su vrste legiranog čelika. Najčešće korišteni je ASTM A193 Grade B7, čelik od legure kroma i molibdena koji je kaljen i poboljšan kako bi se postigla minimalna granica razvlačenja od 105 ksi i vlačna čvrstoća od 125 ksi. Ocijenjeno je za radne temperature do 427°C (800°F), što ga čini standardnom specifikacijom za naftu i plin, proizvodnju električne energije i teška industrijska pričvršćivanja. Naš ASTM A193 B7 navojne šipke za rad na visokim temperaturama proizvode se prema punim specifikacijama s dostupnim izvješćima o ispitivanju materijala po seriji.

Za niskotemperaturne i kriogene primjene — uobičajene u LNG postrojenjima i infrastrukturi za hladnjače — ASTM A320 Grade L7 pruža potrebnu udarnu žilavost na temperaturama ispod ništice koju standardni B7 legirani čelik ne može pružiti. Pogledajte naše ASTM A320 L7 navojne šipke za rad na niskim temperaturama za specifikacije i dostupne veličine.

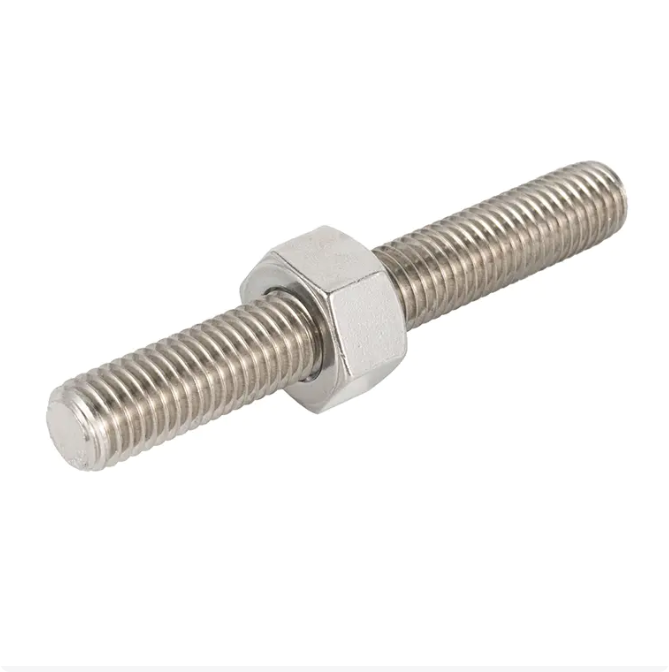

Nehrđajući čelik — Okruženje otporno na koroziju i visoke čistoće

U okruženjima u kojima ugljični čelik korodira neprihvatljivo brzo — obalna gradnja, kemijska obrada, prehrambena i farmaceutska postrojenja, vanjski arhitektonski radovi — preporučuju se navojne šipke od nehrđajućeg čelika. Grade 304 pokriva većinu unutarnjih i vanjskih primjena. Klasa 316, koja sadrži molibden za povećanu otpornost na kloride i izloženost kemikalijama, potrebna je u morskim, petrokemijskim i kiselim sredinama. Kompromis je trošak: šipke od nehrđajućeg čelika nose značajnu cjenovnu premiju u odnosu na ugljični čelik, zbog čega je važna točna procjena okoliša prije specifikacije.

Kako odabrati pravu polugu s punim navojem za svoj projekt

Četiri specifikacijske dimenzije određuju hoće li šipka s punim navojem ispravno raditi u određenoj primjeni.

1. Promjer i korak navoja

Promjer i korak navoja moraju odgovarati maticama i navojnim rupama u sklopu. Metričke šipke slijede ISO standarde (od M6 do M64 najčešće su u industrijskom radu); šipke serije inča slijede UNC ili UNF prema ASME B1.1. Miješanje metričkog i inčnog hardvera uobičajena je pogreška pri instalaciji koja uzrokuje skidanje navoja — potvrdite standard navoja svih spojnih komponenti prije naručivanja.

2. Rezanje po duljini i na licu mjesta

Šipke s punim navojem obično se isporučuju u standardnim duljinama od 1 metra ili 3 metra (ili ekvivalentne imperijalne duljine) i režu se na željenu veličinu na licu mjesta pomoću pile za metal, kutne brusilice ili rezača šipki. Nakon rezanja, s odsječenog kraja treba očistiti srhe i, ako je potrebno, ponovno ga obraditi matricom za vraćanje navoja kako bi se osiguralo čisto zahvaćanje matice. Naručivanje šipki blizu tražene duljine smanjuje rasipanje materijala i vrijeme rezanja.

3. Površinska obrada

Za šipke od ugljičnog čelika u vanjskim ili umjereno korozivnim okruženjima, pocinčavanje (elektrocinčano) pruža osnovnu zaštitu. Vruće pocinčavanje nudi deblji premaz i znatno dulji radni vijek na otvorenom. Za okruženja s jakom korozijom, određivanje nehrđajućeg čelika je pouzdanije od oslanjanja na površinske premaze na ugljičnom čeliku. Naš teške šesterokutne matice za sklopove navojnih šipki dostupni su u odgovarajućoj površinskoj obradi kako bi se osigurala galvanska kompatibilnost cijelog sklopa pričvršćivača.

4. Kompatibilnost hardvera za uparivanje

Šipka s punim navojem djeluje kao dio sustava. Matice, podloške i spojke uparene s njim moraju odgovarati standardu navoja, stupnju i površinskoj obradi. Za polugu od legure visoke čvrstoće (B7), standardno uparivanje su teške šesterokutne matice ASTM A194 Grade 2H. Za nehrđajuće šipke koristite nehrđajuće matice istog stupnja kako biste izbjegli galvansku koroziju na međusklopu. Neusklađenost vrste matice s vrstom šipke — posebice korištenjem matica standardne čvrstoće na šipkama visoke čvrstoće — prenosi stres na slabiju komponentu i ugrožava nazivni kapacitet sklopa.

Savjeti za instalaciju i uobičajene pogreške koje treba izbjegavati

Šipke s punim navojem jednostavne su za ugradnju, ali nekoliko grešaka koje se ponavljaju uzrok su većine kvarova na terenu.

Rezanje bez skidanja ivica. Odrezani kraj s oštricom ili stisnutim navojem neće dobro zahvatiti maticu. Odrezane krajeve uvijek očistite turpijom ili brusilicom i ponovno izbodite navoj matricom ako je rez napravljen oštricom koja je iskrivila profil navoja. Guranje matice na oštećeni navoj uzrokuje nagrizanje i otežava ili onemogućuje naknadno rastavljanje.

Nedovoljno zatezanje u primjenama ovjesa. Navojne šipke u ovjesu iznad glave — stropne rešetke, nosači kabela, rasvjeta — oslanjaju se na točan zakretni moment matice kako bi se održalo opterećenje stezanja protiv vibracija. Nedovoljno zategnuti spojevi postupno se povlače, posebno u okruženjima s mehaničkim vibracijama od HVAC opreme ili pješačkog prometa na katovima iznad. Upotrijebite moment ključ ili kalibriranu udarnu izvijač i nanesite smjesu za osiguranje navoja tamo gdje se očekuju vibracije.

Preskakanje sustava protiv zapinjanja na sklopovima od nehrđajućeg čelika. Navoji od nehrđajućeg čelika skloni su habanju - sloj oksida koji nehrđajućem čeliku daje otpornost na koroziju također povećava trenje između spojenih navoja od nehrđajućeg čelika pod okretnim momentom. Nakon što počne nagrizanje, matica zapinje i šipka se mora odrezati. Nanesite molibden disulfid ili smjesu protiv zapinjanja na bazi PTFE-a na navoje od nehrđajućeg čelika prije sastavljanja i polako zategnite rukom prije primjene momenta.

Korištenje pogrešnog razreda matica. U konstrukcijskim i tlačnim primjenama s velikim opterećenjem, matica mora biti ocijenjena da odgovara šipki. Standardna šesterokutna matica na šipki A193 B7 skinut će se prije nego što šipka popusti — način kvara je u matici, a ne u šipki, a sklop ne daje upozorenje prije nego što otpusti. Odredite teške šesterokutne matice odgovarajuće klase ASTM A194 za sve sklopove šipki visoke čvrstoće.

Zanemarivanje toplinske ekspanzije u radu na visokim temperaturama. U proizvodnji električne energije i petrokemijskim primjenama gdje šipke rade na povišenim temperaturama, sklop se mora prilagoditi toplinskom širenju. Spojevi s fiksnim krajevima bez dopuštenja za širenje stvaraju napon savijanja u šipki dok se sustav zagrijava. Posavjetujte se s primjenjivim inženjerskim standardom za zahtjeve za dilatacijskim spojevima kada specificirate šipke s punim navojem za rad na visokim temperaturama.
