I. Obični simboli niti
①NPT (Nacionalna navojna cijevi): Standardna američka konusna konusna nit cijevi s kutom navoja od 60 °, koja se obično koristi za primjene opće namjene.
②PT (Britanski standardni konusni navoj za cijev): 55 ° kutni konusni navoj navojni navoj koji se široko koristi za brtvljenje. Britanske cijevi navoje su fine niti za održavanje snage, jer dublje grube niti slabe vanjski promjer cijevi.
③PF (paralelna navojna cijevi): Ravna vrsta niti koja se koristi u spojevima cijevi.
④g (nit cijevi Whitworth): navoj za brtvljenje cijevi od 55 ° u obitelji Whitworth. "G" predstavlja cilindrične navoje cijevi, gdje se varijacije 55 ° i 60 ° temelje na specifičnim funkcionalnim primjenama.
⑤zg (konična nit cijevi): Konusni tip navoja koji se obično nalazi u fitingima cijevi za vodu, ranije označen kao RC u starijim kineskim nacionalnim standardima.
⑥metrični na niti na niti: ključna razlika je reprezentacija - metalni niti koriste nagib (udaljenost između navoja), dok su američke i britanske niti definirane nitima po inču (TPI). Metričke niti imaju 60 ° jednakostranični profil, britanske navoje 55 ° Isosceles profil, a američke navoje na 60 ° profil. Metričke niti se mjere u milimetrima, dok britanske i američke niti slijede carske jedinice.
Navojne niti: prvenstveno se koriste u cjevovodnim spojevima, osiguravajući čvrsto uklapanje između unutarnjih i vanjskih navoja. Dostupan u ravnim i konusnim oblicima, nominalni promjer odnosi se na veličinu cjevovoda, pri čemu stvarni promjer navoja prelazi ovu nominalnu veličinu.
⑧Nominalni promjeri (npr. 1/4, 1/2, 1/8 inča): Te vrijednosti ukazuju na veličinu navoja u britanskom standardnom sustavu, izmjerenu u inčima.
Ii. Standardi niti u različitim zemljama
Unified Inch Thread Standard široko prihvaćen u zemljama sa sjedištem u inčnicima, ovaj sustav niti uključuje tri serije: grubi navoj (UNC), fini navoj (UNF) i Extra Fine Thread (UNFF), s dodatnom konstantnom serijom tona (UN).
Metoda označavanja: Promjer navoja - niti po inču - serijski kôd - ocjena točnosti.
Primjeri:
Gruba nit: 3/8–16UNC -2A
Fina nit: 3/8–24UNF -2A
Ekstra fina nit: 3/8–32UNFF -2A
Stalni tok: 3/8–20UN -2A
Prvi broj (npr. 3/8) predstavlja glavni promjer niti u inčima, koji se pretvara u metriku množenjem s 25,4 (npr. 3/8 × 25,4 = 9,525 mm).
Drugi broj predstavlja broj niti po inču.
Kodeksi serije (UNC, UNF, UNFF, UN) definiraju vrste niti.
Posljednja dva znaka (npr. 2a) označavaju ocjenu točnosti niti.
Pretvorba paralelnih navoja od 55 °, koje potječu iz serije koja se temelji na inču, ove se niti široko koriste u cijelom svijetu za transport tekućine, plinova i električnih spojeva za ožičenje. Međutim, različite zemlje koriste različite oznake, koje bi se trebale pretvoriti u skladu s međunarodnim usporednim tablicama.
Pretvaranje navoja od 55 ° konusnih cijevi Ovi navoje imaju kut navoja od 55 ° s omjerom konusa 1:16. Oni se široko koriste na globalnoj razini, ali svaka zemlja ima različite oznake, na koje se može uputiti u odgovarajućoj tablici pretvorbe.
Pretvaranje konusnih cijevi od 60 ° s 60 ° kutom navoja i omjera konus 1:16, ove se navojne niti koriste u kineskoj industriji alatnih strojeva, kao i u SAD -u i bivšem Sovjetskom Savezu. Kina ih je izvorno označila kao "k", kasnije se promijenila u "z", a sada je u skladu sa "NPT" standardnim. Referentne tablice pružaju ekvivalete unakrsne oznake.
Pretvorba 55 ° trapezoidnih niti Ovi nanosi imaju profil od 30 ° i ujedinjene su u inozemstvu. Njihovo imenovanje ostaje dosljedno u različitim zemljama.
Ii. Standardi niti u različitim zemljama
1. Unificirani standard na niti
Široko prihvaćen u zemljama sa sjedištem u inčnicima, ovaj sustav niti uključuje tri serije: grubu nit (UNC), fina nit (UNF) i ekstra fina nit (UNFF), s dodatnom konstantnom serijom tona (UN).
Metoda označavanja: Promjer navoja - niti po inču - serijski kôd - ocjena točnosti.
Primjeri:
Gruba nit: 3/8–16UNC -2A
Fina nit: 3/8–24UNF -2A
Ekstra fina nit: 3/8–32UNFF -2A
Stalni tok: 3/8–20UN -2A
Prvi broj (npr. 3/8) predstavlja glavni promjer niti u inčima, koji se pretvara u metriku množenjem s 25,4 (npr. 3/8 × 25,4 = 9,525 mm).
Drugi broj predstavlja broj niti po inču.
Kodeksi serije (UNC, UNF, UNFF, UN) definiraju vrste niti.
Posljednja dva znaka (npr. 2a) označavaju ocjenu točnosti niti.
2. Konverzija paralelnih navoja od 55 °
Podrijetlom iz serije koja se temelji na inču, ove se niti široko koriste širom svijeta za transport tekućine, plinova i električnih spojeva za ožičenje. Međutim, različite zemlje koriste različite oznake, koje bi se trebale pretvoriti u skladu s međunarodnim usporednim tablicama.
| Zemlja | Kodirati |
| Kina | G |
| Japan | G 、 PF |
| Britanija | BSP 、 bspp |
| Francuska | G |
| Njemačka | R （Unutarnja navoj） k （Vanjska navoj） |
| Sovjetski Savez | G 、 tpub |
| ISO | RP |
3. Konverzija navoja od 55 °
Ove niti imaju kut navoja od 55 ° s omjerom konusa 1:16. Oni se široko koriste na globalnoj razini, ali svaka zemlja ima različite oznake, na koje se može uputiti u odgovarajućoj tablici pretvorbe.
| Zemlja | Kodirati |
| Kina | Zg 、 r （ Vanjska nit ） |
| Britanija | Bspt 、 r （ Vanjska nit ） 、 RC （ Unutarnja nit ） |
| Francuska | G （ Vanjska nit ） 、 R （ Vanjska nit ） |
| Njemačka | R （ Vanjska nit ） |
| Japan | Pt 、 r |
| ISO | R （ Vanjska nit ） 、 RC （ Unutarnja nit ） |
4. Konverzija navoja od 60 °
S 60 ° kutom navoja i omjerom konus 1:16, ove se cijevi koristi u kineskoj industriji alatnih strojeva, kao i u SAD -u i bivšem Sovjetskom Savezu. Kina ih je izvorno označila kao "k", kasnije se promijenila u "z", a sada je u skladu sa "NPT" standardnim. Referentne tablice pružaju ekvivalete unakrsne oznake.
| Zemlja | Kodirati |
| Kina | Z （star） NPT （Novo） |
| SAD | NPT |
| Sovjetski Savez | B |
5. Konverzija 55 ° trapezoidnih niti
Ove niti imaju profil od 30 ° i ujedinjene su u inozemstvu. Njihovo imenovanje ostaje dosljedno u različitim zemljama.
| Zemlja | Kodirati |
| Kina | T （ Star ） TR （ Novi ） |
| ISO | Tr |
| Njemačka | Tr |
| Sovjetski Savez | Tr |
Iii. Klasifikacija niti
Ovisno o upotrebi niti, oni se mogu podijeliti u:
1. Međunarodni sustav metričkih niti
Nit koju je usvojio naš nacionalni standardni CNS. Vrh niti je ravan, jednostavan za okretanje, a dno niti je u obliku luka kako bi se povećala snaga niti. Kut navoja je 60 stupnjeva, a specifikacija je predstavljena M. metričkim nitima mogu se podijeliti u grubu i finu tonu. Zastupljenost je takva M8x1.25. (M: Code, 8: Nominalni promjer, 1.25: Pitch).
2. Američka standardna nit
Vrh i korijen niti su ravni, a snaga je bolja. Kut navoja je također 60 stupnjeva, a specifikacija je predstavljena brojem zuba po inču. Ova vrsta niti može se podijeliti u tri razine: grubi tona (NC); fini tona (nf); Extra fini tona (NEF). Zastupljenost je poput 1/2-10NC. (1/2: vanjski promjer; 10: broj zuba po inču; NC kod).
3. Ujedinjena nit
Zajednički od strane Sjedinjenih Država, Ujedinjenog Kraljevstva i Kanade, to je najčešće korištena britanska nit.
Kut navoja je također 60 stupnjeva, a specifikacija se izražava u broju zuba po inču. Ova vrsta niti može se podijeliti u grubu niti (UNC), finu navoj (UNF) i dodatno finu nit (UNEF). Zastupljenost je 1/2-10unc. (1/2: vanjski promjer; 10: broj zuba po inču; UNC kod).
4. Oštra V nit
Vrh i korijen su usmjereni, sa slabom snagom i ne koristi se često. Kut navoja je 60 stupnjeva.
5. Whitworth nit
Nit koju je prihvatio britanski nacionalni standard. Kut navoja je 55 stupnjeva, a simbol je "W". Pogodno za valjanje proizvodnje. Zastupljenost je W1/2-10 (1/2: vanjski promjer; 10: broj zuba po inču; W kod).
6.
To je standardna nit koju postavlja njemački din. Prikladan je za povezivanje žarulja i gumenih crijeva. Simbol je "rd".
7.
To je nit koji se koristi za sprječavanje curenja i često se koristi za povezivanje plinskih ili tekućih cijevi. Kut navoja je 55 stupnjeva. Može se podijeliti u ravne niti cijevi s kodom "P.S., N.P.S." i kosih cijevi s kodom "n.p.t.". Njegov konus je 1:16, to jest, 3/4 inča po nozi.

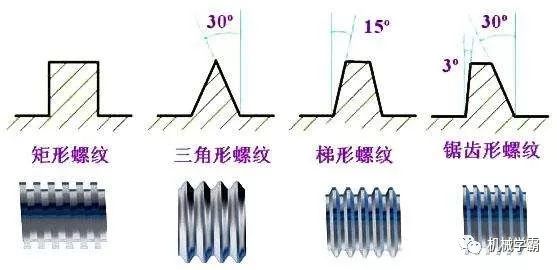

8. kvadratna nit
Ima visoku učinkovitost prijenosa, drugo samo na kuglice, ali ne može se prilagoditi maticama nakon trošenja, što je njegov nedostatak. Obično se koristi za vijke u vizama i nitima dizalica.

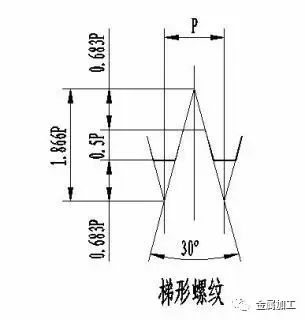

9. trapezoidna nit
Naziva se i ACME nit. Učinkovitost prijenosa nešto je niža od one u kvadratnim nitima, ali može se prilagoditi maticama nakon trošenja. Metrički kut navoja je 30 stupnjeva, a carski kut navoja 29 stupnjeva. Općenito se koristi za olovni vijak tokača. Simbol je "TR".
10.
Poznat i kao nit nagiba, pogodan je samo za prijenos s jednim smjerom. Kao što su priključci za vijke, tlači itd. Simbol je "BU".
11.
To je nit s najboljom učinkovitošću prijenosa. Teško je izraditi i ima vrlo visoke troškove. Koristi se u preciznim strojevima. Kao što je olovni vijak alata CNC strojeva.
Indikacija britanskih vijaka
Lh 2n 5/8 × 3 - 13UNC -2A
(1) LH je lijevo navoj (Rh je desna nit, koji se može izostaviti).
(2) 2n dvostruko navoj.
(3) 5/8 Britanski navoj, vanjski promjer 5/8 ".
(4) 3 duljina vijaka 3 ".
(5) 13 navoja ima 13 zuba po inču.
(6) UNC Unified Standard NIT -ov grubi teren.
(7) Ud.
Carska nit
Veličina carskog navoja obično se izražava kao broj navoja po inču duljine navoja, nazvanih "niti po inču", što je točno recipročna nagiba. Na primjer, nit s 8 niti po inču ima visinu od 1/8 inča.
