Jack Bolts i Navojna šipka s: Skrivena srž svake auto dizalice
Kad vozač stane na rubu ceste i posegne za dizalicom sa škarama, posljednja stvar o kojoj razmišlja je inženjering unutar nje. Ipak, izvedba, sigurnost i dugovječnost te utičnice gotovo u potpunosti ovise o jednoj jedinoj komponenti: o utičnica . Također se naziva vodeći vijak ili navojna šipka, ovaj izduženi zatvarač pretvara ručnu rotacijsku silu u okomito podizanje koje podiže vozilo s tla. na Soverchannel Industrial CO., Ltd ., specijalizirani smo za proizvodnju i veleprodajnu opskrbu ovih precizno konstruiranih komponenti — i vjerujemo da kupci zaslužuju temeljito razumijevanje onoga što razlikuje pouzdanu dizalicu od kvara koji čeka da se dogodi.

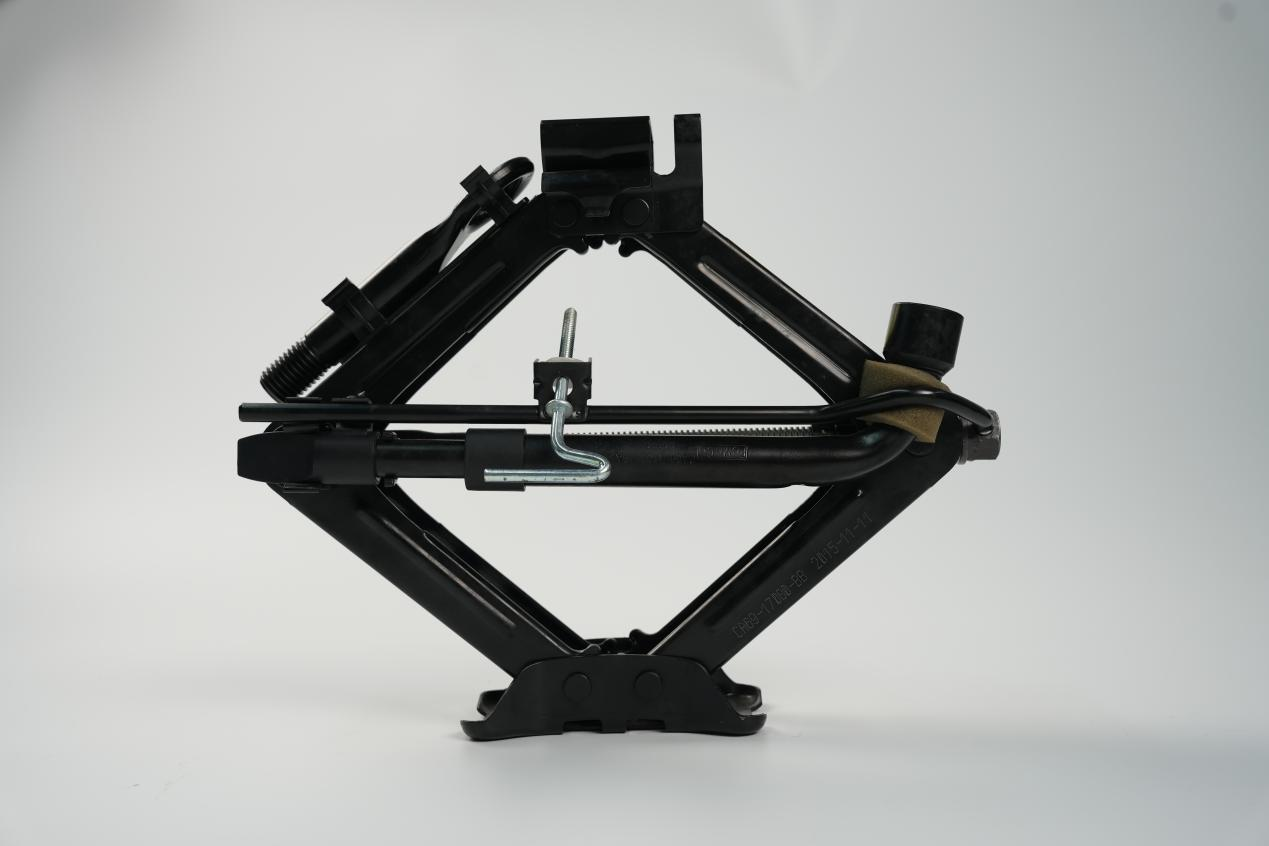

Što je dizalica i kako radi u dizalici za automobil sa škarama
Vijak dizalice je duguljasti spojni element s navojem koji služi kao mehanička jezgra autodizalice u obliku škara. Za razliku od stiardnih šesterokutnih vijaka, klizni vijak obično ima ravnu ili zaobljenu glavu na jednom kraju, ramenu zonu i precizno izrezanu navojnu osovinu koja može biti u rasponu od 300 mm do 800 mm u duljini, ovisno o nosivosti. Kada ručka zahvati kraj s petljom i operater ga okrene, navojna šipka otvara ili zatvara krakove škara, pretvarajući rotaciju u okomiti pomak.
Dizalica sa škarama naširoko se koristi za zamjenu guma na cesti i održavanje podvozja vozila - situacije koje zahtijevaju kompaktan, prijenosan i pouzdan alat za podizanje. Uobičajene vrijednosti opterećenja uključuju 0,8T, 1T, 1,5T i 2T, a svaki sloj zahtijeva navojnu šipku s proporcionalno većim promjerom, vlačnom čvrstoćom i preciznošću navoja. Dizalica za veće uvjete rada znači deblji, dulji vijak dizalice — nema prečaca u ovoj inženjerskoj stvarnosti.
Standardi navoja koji su važni: Stub Acme, Trapezoidal i metric
Oblik navoja nedvojbeno je najdosljednija dizajnerska odluka u svakom vijku. Navoj mora prenositi ogromna tlačna i vlačna opterećenja ciklus za ciklusom, istovremeno se odupirući trošenju i održavajući dimenzijsku stabilnost. Tri sustava niti dominiraju globalnim tržištem:
- Stub Acme (ANSI/ASME B1.8): The 1/2-10 Stub Acme je daleko najčešća specifikacija navoja koja se koristi u sjevernoameričkim i izvoznim dizalicama za automobile sa škarama. U usporedbi sa standardnim Acme profilom, završna varijanta ima manju dubinu navoja, što povećava poprečni presjek korijena navoja i poboljšava otpornost na skidanje pod udarnim opterećenjima. 5/8"-8 Stub Acme koristi se u dizalicama većeg kapaciteta. Dvostruki Acme vijci dodatno povećavaju brzinu dizanja i standardni su u teškim industrijskim primjenama.
- Trapezoidni navoj (GB/T 5796 / DIN 103): Naširoko prihvaćeni na europskim i azijskim tržištima dizalica, trapezoidni navoji kao što su Tr 16×2, Tr 14×2 i Tr 18×3 nude učinkovit prijenos opterećenja i jednostavni su za proizvodnju s opremom za kotrljanje.
- Okrugli navoj (DIN 405): Profili kao što su RD 16×2 i RD 18×1/8 nalaze se u specijaliziranim dizalicama gdje su otpornost na udarce i otpornost na krhotine prioritet, budući da zaobljena geometrija korijena smanjuje koncentracije naprezanja.
- Standardna metrika (M12, M14): Konvencionalni metrički navoji i dalje su isplativi za lakše dizalice i domaće zamjene na naknadnom tržištu, iako su manje učinkoviti pod dugotrajnim velikim opterećenjima.
Odabir pravog oblika navoja nije samo vježba specifikacije — on izravno određuje hoće li dizalica raditi glatko godinama ili će se pojaviti zračnost, buka i eventualni kvar unutar nekoliko upotreba.
Materijal i proces: od sirovog čelika do gotove navojne šipke

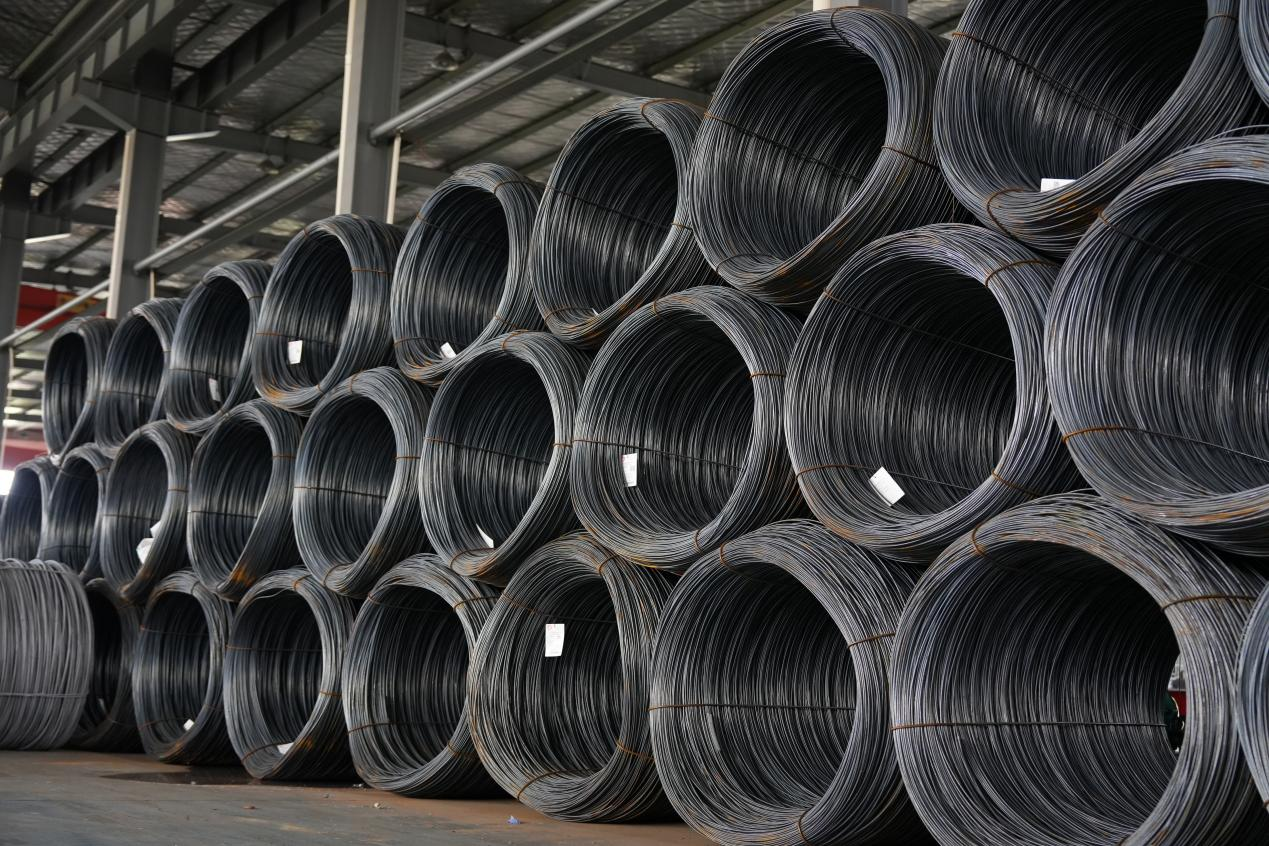

Vrhunski vijci dizalice počinju sa srednje ugljičnim ili legiranim čelikom: stupnjevi kao što su 45#, 35K i 45K daju osnovnu tvrdoću i duktilnost potrebnu za primjene dizalica, dok su stupnjevi legure kao što su 40Cr i 35CrMo specificirani za visokoopterećene ili sigurnosno kritične dizalice gdje granica tečenja i otpornost na zamor moraju premašiti standardna ograničenja ugljičnog čelika. Ovi odabiri osiguravaju da su i vlačno povlačenje i torzijsko naprezanje tijekom dizanja unutar sigurnih radnih granica — ključni čimbenici potvrđeni testovima dizanja vozila i ispitivanjima pritiska.

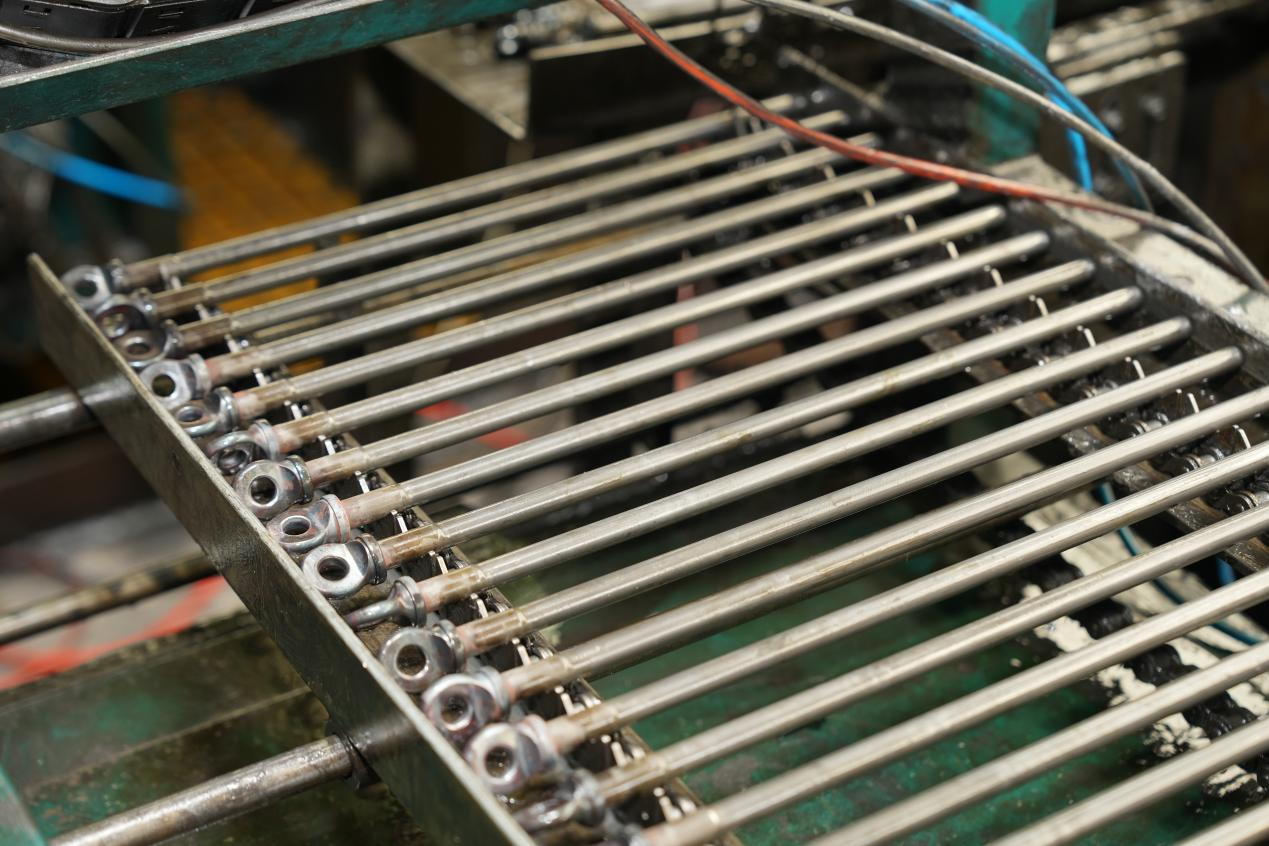

Proizvodni redoslijed tipičnog vijka je sljedeći: dekapiranje sirovina i fosfatiranje → sferoidizirajuće žarenje → pjeskarenje i izvlačenje žice → ravnanje i rezanje → hladno kovanje ili vruće kovanje → valjanje navoja (pokriva M8 do M60) → površinska obrada. Za navojne šipke ispod 500 mm preferira se hladno nabijanje jer daje strože tolerancije dimenzija i vrhunsku završnu obradu površine u usporedbi s toplo kovanim ekvivalentima. Dulje šipke često zahtijevaju vruće kovanje nakon čega slijedi CNC završna obrada.
Površinska zaštita dovršava proces. Pocinčavanje je standard za uobičajene automobilske dizalice, dok se fosfatni premaz u kombinaciji s uljem protiv hrđe koristi tamo gdje će dizalica biti izložena duljem vanjskom ili vlažnom okruženju. Oba tretmana primjenjuju se unutar tvrtke u integriranom proizvodnom pogonu tvrtke Soverchannel Industrial.
ASTM A193 i drugi standardi koji definiraju kvalitetne pričvršćivače
Kupci izvor veleprodaja zatvarača za sklopove dizalica treba obratiti veliku pozornost na certifikate materijala. ASTM A193 široko je priznat američki standard za materijale za vijčane spojeve od legiranog čelika i nehrđajućeg čelika namijenjene radu na visokim temperaturama ili pod visokim tlakom — a njegov sustav ocjenjivanja (B7, B8, itd.) pruža pouzdan rječnik za komunikaciju zahtjeva mehaničkih svojstava u globalnim lancima opskrbe. Dok se ASTM A193 češće navodi za svornjake koji se koriste u posudama pod tlakom i prirubničkim spojevima, njegov utjecaj na kulturu specifikacija spojnica učinio ga je korisnom referencom čak iu raspravama o nabavi dizalica za automobile i industriju.
Osim ASTM-a, nabava dizalica trebala bi potvrditi:
- Klasa tolerancije navoja (npr. 6g za vanjske navoje u metričkim sustavima)
- Raspon tvrdoće (obično 28–34 HRC za vijke od srednje ugljične legure)
- Tolerancija ravnosti preko cijele duljine osovine
- Prianjanje na površinu i otpornost na raspršivanje soli
Tvornice s uglednim izvorima daju izvješća o ispitivanju materijala (MTR) i izvješća o inspekciji dimenzija uz svaku pošiljku. Ako dobavljač ne može dostaviti te dokumente, to je crvena zastavica bez obzira na cijenu.
Svornjaci i šesterokutni vijci u sklopu dizalice: sporedne uloge koje ne mogu zakazati
Dizalica sa škarama nije samo navojna šipka - to je sklop međusobno povezanih komponenti i klinovi and šesterokutni vijci na okretnim zglobovima su jednako kritični kao i središnji vijak dizalice. Ovi zakretni pričvršćivači moraju apsorbirati i dinamička posmična opterećenja i momente savijanja svaki put kada se dizalica okrene pod opterećenjem. Zakretni vijci premale veličine ili niske kvalitete česta su točka kvara u jeftinim dizalicama sa škarama, uzrokujući klimanje krakova, naginjanje dizalice ili, u ekstremnim slučajevima, kolaps sklopa.
Soverchannel Industrial isporučuje zakretne klinove i šesterokutne vijke kao koordinirane komponente uz našu liniju dizalica, osiguravajući kompatibilnost navoja, odgovarajuću površinsku obradu i dosljednu mehaničku ocjenu u cijelom setu pričvršćivača. Ovo je jedna od ključnih prednosti nabave od a tvornica izvora s vertikalnim proizvodnim mogućnostima umjesto sastavljanja popisa materijala od više nepovezanih dobavljača.
Veleprodaja zatvarača iz izvorne tvornice: zašto je to važno za proizvođače originalne opreme i distributere
Za proizvođače dizalica, distributere automobilskih dijelova i veletrgovce MRO-om, nabavljanje vijaka dizalica i povezanih spojnih elemenata od vertikalno integriranog tvornica izvora donosi tri konkretne prednosti. Prvo, kontrola troškova: eliminacija marža trgovačkih tvrtki i smanjenje broja odnosa s dobavljačima izravno komprimira trošak zemljišta, što je važno kada se natječete s veleprodajnim cijenama zatvarača na razini. Drugo, fleksibilnost specifikacija: tvornica s vlastitom opremom za valjanje navoja (pokriva M8–M60), linijama za hladno ispiranje, visokofrekventnim prešama za oblikovanje i CNC mogućnostima završne obrade može prilagoditi prilagođene profile navoja, nestandardne duljine osovine i vlasničke obrade površina s kojima se standardni distributeri jednostavno ne mogu mjeriti. Treće, odgovornost za kvalitetu: kada jedan pogon kontrolira ulaznu inspekciju sirovina, oblikovanje, narezivanje navoja i površinsku obradu, sljedivost je nedvosmislena — što je neophodno za komponente automobilske kvalitete koje podliježu opozivu ili reviziji na terenu radi sigurnosti.
Soverchannel Industrial CO., Ltd. upravlja upravo ovakvom vrstom integriranog pogona, s proizvodnim kapacitetom koji pokriva cijeli raspon gore opisanih tipova dizalica i pričvrsnih elemenata. Pozdravljamo upite OEM proizvođača škarastih dizalica, veleprodajnih distributera zatvarača i kupaca nakon prodaje automobila koji traže pouzdanog, transparentnog partnera za opskrbu sposobnog za specifikacije.
Odabir pravog vijka: praktični popis za provjeru
Prilikom specificiranja ili nabave dizalice za primjenu autodizalice sa škarama, prije naručivanja potrebno je potvrditi sljedeće parametre:
| Parametar | Tipični raspon / opcije | Utjecaj |
|---|---|---|
| Nosivost dizalice | 0,8T / 1T / 1,5T / 2T | Određuje minimalni promjer osovine i stupanj materijala |
| Oblik niti | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Uređuje učinkovitost opterećenja, stopu trošenja i usklađenost s regionalnim standardima |
| Duljina osovine | 300–800 mm | Mora odgovarati rasponu hoda dizalice; duže šipke zahtijevaju provjeru ravnosti |
| Vrsta materijala | 45#, 40Cr, 35CrMo | Izravno utječe na vlačnu granicu i granicu tečenja pod opterećenjem vozila |
| Površinska obrada | Pocinčavanje / fosfatno ulje | Zaštita od korozije za očekivani vijek trajanja |
| Proces proizvodnje | Hladno kovanje (≤500 mm) / vruće kovanje | Dimenzionalna preciznost i površinska obrada |
Usklađivanje svakog parametra sa stvarnim zahtjevima usluge - umjesto zadanog odabira najjeftinije dostupne opcije - ono je što razlikuje dizalicu koja prolazi test zamora od 50.000 ciklusa od one koja ne uspije na cesti.
Zaključak
Dizalica nije roba. Bilo da nosi 1/2-10 Stub Acme profil za autodizalicu sa škarama američkog tržišta, trapezoidni navoj za europski OEM sklop ili prilagođenu specifikaciju za teška industrijska dizala, njegov dizajn, materijal, oblik navoja i obrada površine zajednički određuju hoće li proizvod biti uspješan ili neuspješan u stvarnim uvjetima. Soverchannel Industrial CO., Ltd. donosi više od desetljeća posvećenog iskustva u veleprodajnoj proizvodnji spojnih vijaka i zatvarača, s potpunom kontrolom procesa od sirovina do završne inspekcije. Pozivamo vas da kontaktirate naš tim kako bismo razgovarali o vašim specifikacijama, zatražili uzorke ili istražili naš proces tvorničke revizije.
